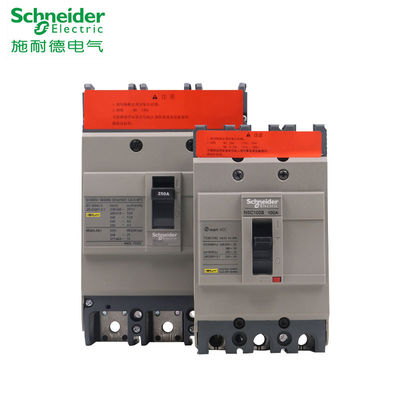

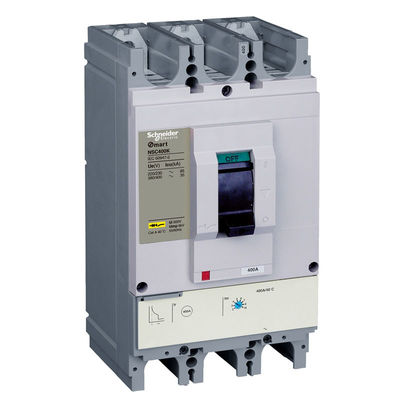

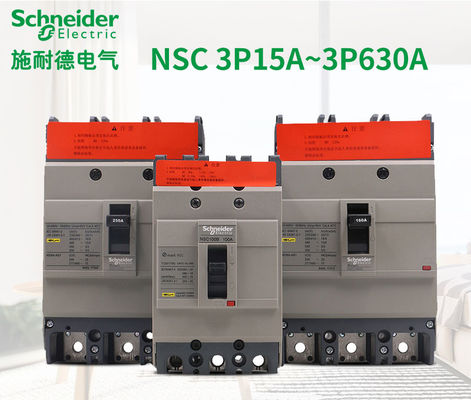

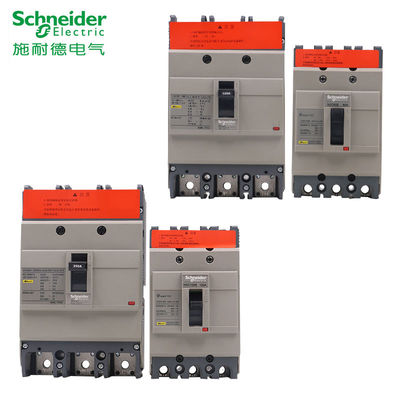

3 4 पोल औद्योगिक सर्किट ब्रेकर ऑस्मार्ट एनएससी मोल्डेड केस 15 ~ 630A 35kA 380-400 वी
Product Details
| उत्पाद का नाम: | Mccb ढाला प्रकरण सर्किट ब्रेकर, अच्छी गुणवत्ता 3 पोल tmax 100A mccb ढाला प्रकरण सर्किट ब्रेकर, कॉम्प | वोल्ट रेटेड: | 380V, 380 / 400V, AC230 / 440 / 660,230 / 400V AC 50 / 60Hz |
|---|---|---|---|
| वर्तमान रेटेड: | 16,25,25,32,40,50,63,80,100,125,160,200,250,315,350,400,500,630A | डंडे संख्या: | 3 पी 4 पी |
| तोड़ने की क्षमता: | 7.5-35kA | सामग्री: | प्लास्टिक, उच्च मानक प्लास्टिक सिल्वर कॉपर, नायलॉन PA66 |
| स्थापना: | तय की | मानक: | आईईसी 60947-2 |
| प्रमुखता देना |
ढाला केस सर्किट ब्रेकर,इलेक्ट्रिक सर्किट ब्रेकर |
||
Product Description
विशेषता
यांत्रिक उपकरणों के मुख्य स्विच के रूप में
रेटेड वर्तमान: पूर्ण रेंज 15 ~ 630A
वोल्टेज स्तर: 550V (15 ~ 250A), 440V (250A ~ 630A)
ब्रेकिंग क्षमता: E7.5KA, B10KA, S18KA, K35KA
ट्रिप यूनिट: थर्मोमेग्नेटिक (वितरण सुरक्षा), सिंगल मैग्नेटिक (मोटर प्रोटेक्शन)
डंडे की संख्या: 3 पी / 4 पी
स्थापना विधि: निश्चित स्थापना, क्षैतिज, ऊर्ध्वाधर और सपाट स्थापना, विद्युत प्रदर्शन को प्रभावित नहीं करती है। परिवेश का तापमान: -25 ° C ~ + 70 ° C, व्युत्पन्न माना जाना चाहिए जब 50 ° C (40 ° C से अधिक 630A पर व्युत्पन्न के लिए विचार किया जाना चाहिए)
लाभ
60/100 छोटे फ्रेम उत्पादों के लिए छोटे वर्तमान और छोटे आकार के अनुप्रयोगों के लिए OEM ग्राहकों
160 / 250A उत्पाद एक आकार साझा करते हैं, 400 रोटेट और इंटरचेंज अपग्रेड करने में आसान होते हैं, दोहरी रोटरी संपर्क डिजाइन के साथ उच्च वर्तमान उत्पाद, बेहतर वर्तमान सीमित क्षमता उपकरण को शॉर्ट सर्किट वर्तमान क्षति को कम करती है
सर्किट ब्रेकर अलगाव की स्थिति में एक यांत्रिक संकेत और एक विश्वसनीय संकेत स्थिति है
सामान मॉड्यूलर हैं और स्वतंत्र रूप से प्रतिस्थापित किया जा सकता है
पूर्ण प्रमाणन, हरा: CCC, CE, CCS (100A), RoHS (250A)
आवेदन
सभी ओईएम उद्योग:
रबर और प्लास्टिक मशीनरी, कपड़ा मशीनरी, एयर कंडीशनिंग, HVAC, मशीन टूल्स, संचार शक्ति, प्रिंटिंग और पैकेजिंग, निर्माण मशीनरी, लिफ्टिंग मशीनरी, एलिवेटर उद्योग, आदि।
उत्पादन श्रेणी | Osmart NSC |
|---|---|
उत्पाद प्रकार | तोड़ने वाला |
उत्पाद संक्षिप्त नाम | NSC630K |
फ्रेम रेटेड वर्तमान | 630 ए |
सर्किट ब्रेकर आवेदन | वितरण सुरक्षा |
खम्भों की संख्या | 3 पी |
वर्तमान रेटेड [में] | 40 डिग्री सेल्सियस पर 630 ए |
तोड़ने की क्षमता | आईईसी 60947-2 के अनुसार 220/240 वी एसी 50/60 हर्ट्ज पर 70 केए आईसीयू |
संरक्षण पोल विवरण | 3 डी |
|---|---|
सर्किट ब्रेकर मॉडल | कश्मीर |
नेटवर्क प्रकार | एसी |
नेटवर्क आवृत्ति | 50/60 हर्ट्ज |
नियंत्रण प्रकार | हैंडल |
स्थापना प्रकार | फिक्स्ड |
इंस्टॉलेशन तरीका | बेस प्लेट स्थापना |
कनेक्शन विधि - ऊपरी छोर | सामने का कनेक्शन |
कनेक्शन विधि - निचला छोर | सामने का कनेक्शन |
रेटेड इन्सुलेशन वोल्टेज [यूआई] | आईईसी 60947-2 के अनुसार 690 वी |
रेटेड आवेग वोल्टेज का सामना [Uimp] | आईईसी 60947-2 के अनुसार 6 केवी |
रेटेड काम वोल्टेज [यूई] | आईईसी 60947-2 के अनुसार 440 वी एसी 50/60 हर्ट्ज |
श्रेणी का उपयोग करें | एसी क्लास |
रेटेड शॉर्ट सर्किट ब्रेकिंग क्षमता का उपयोग [Ics] | आईईसी 60947-2 के अनुसार 220/240 वी एसी 50/60 हर्ट्ज पर 75% |
यांत्रिक जीवन | 10,000 गुना |
विद्युत जीवन | आईईसी 60947-2 के अनुसार 3000 बार |
चरण रिक्ति | 45 मिमी |
ट्रिप यूनिट का नाम | ईटीएस 2.3 |
ट्रिप यूनिट प्रकार | इलेक्ट्रोनिक |
ट्रिप यूनिट रेटिंग | 40 डिग्री सेल्सियस पर 630 ए |
सुरक्षा का प्रकार | अधिभार संरक्षण (लंबे समय तक देरी) |
लंबी देरी वर्तमान सेटिंग प्रकार | फिक्स्ड |
लंबी देरी वर्तमान सेटिंग मूल्य [इर] | में 1 |
लंबी देरी समय सेटिंग प्रकार | फिक्स्ड |
[tr] लंबी देरी समय सीमा सीमा | 1.5 x इर पर 90 ... 180 एस |
कम देरी वर्तमान सेटिंग प्रकार | समायोज्य 8 फाइलें |
लघु विलंब वर्तमान सेटिंग मान [Isd] | 2 ... 10 एक्स इर |
लघु विलंब समय सेटिंग प्रकार | फिक्स्ड |
लघु विलंब समय सेटिंग मान [tsd] | 0 ... 60 एस |
तात्कालिक सुरक्षा वर्तमान सेटिंग प्रकार | फिक्स्ड |
तात्कालिक सुरक्षा सेटिंग [Ii] | 11 x में |
ऊंचाई | 255 मिमी |
चौड़ाई | 140 मिमी |
गहराई | 110 मिमी |
उत्पाद - भार | 6.2 किग्रा |
मानकों का अनुपालन | आईईसी 60947-2 |
|---|---|
प्रमाणित उत्पाद | सीई |
प्रदूषण का स्तर | 3 आईईसी 60947 के अनुसार |
परिचालन तापमान | -25 ... 70 डिग्री सेल्सियस |
भंडारण परिवेश का तापमान | -35 ... 85 डिग्री सेल्सियस |
