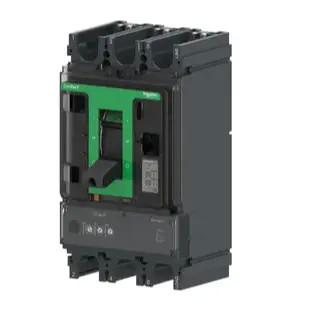

श्नाइडर्स मूल 400-630A थर्मल चुंबकीय मोल्ड केस सर्किट ब्रेकर

कॉम्पैक्ट एनएसएक्स

कॉम्पैक्ट एनएसएक्स का फ्रेम करंट रेंज 100 ए से 630 ए तक है, और ब्रेक स्तरों में 36 केए, 50 केए, 70 केए, 100 केए और 150 केए शामिल हैं। इसमें टॉगल हैंडल सहित विभिन्न संचालन मोड हैं,घुमावदार हैंडल, विस्तारित घूर्णी हैंडल और विद्युत संचालन तंत्र। ट्रिप इकाइयों के लिए कई विकल्प हैं, जैसे कि टीएम, माइक।2माइक 2।3, आदि, वितरण संरक्षण, मोटर संरक्षण, जनरेटर संरक्षण, 400 हर्ट्ज अनुप्रयोग, लोड स्विच और दोहरी शक्ति स्विचिंग प्रणाली जैसे कार्यों को प्राप्त करने के लिए।ए या ई प्रकार के ट्रिप इकाइयों शक्ति मापदंडों की एक किस्म को माप सकते हैं, कैबिनेट डोर डिस्प्ले यूनिट FDM121 सभी यात्रा इकाइयों द्वारा मापी गई जानकारी प्रदर्शित कर सकती है,और Modbus संचार मॉड्यूल का उपयोग BSCM (सर्किट ब्रेकर स्टेटस कंट्रोल मॉड्यूल) और चार रिमोट फंक्शन प्राप्त करने के लिए संचार फ़ंक्शन के साथ विद्युत संचालन के साथ किया जा सकता है.

विनिर्देश:

--- किसी भी स्थिति में लचीली स्थापनाः स्विचबोर्ड या दीवार पर लगाया गया
--- नाममात्र धाराः 16 से 630 ए
---- दो आकारों के सर्किट ब्रेकर के लिए ब्रेक करने की क्षमताः
- 250 A तकः 25, 36, 50, 70, 100, 150, 200 kA 415 V पर

- 630 ए तकः 36, 50, 70, 100, 150, 200 kA 415 V पर

- दोनों आकार के सर्किट ब्रेकर्स 75 और 100 kA पर 690 V

---1, 2, 3, और 4 पोल संस्करण उपलब्ध हैं
---इलेक्ट्रॉनिक और थर्मो-मैग्नेटिक सुरक्षा की एक विस्तृत श्रृंखला
---अंतर्निहित शक्ति मीटरिंग के साथ उन्नत ट्रिप यूनिटः I, U, P, E, THD, f, CosPhi
---स्मार्ट कार्यों के साथ अपने पैनल को अपग्रेड करने के लिए विनिमेय ट्रिप-इकाइयों
--- प्लग और तैयार वायरिंग प्रणाली और संचार सहायक उपकरण
--- सहायक उपकरण और सामान के लिए विकल्पों का एक धन (क्षेत्र स्थापित करने योग्य)
---MicroLogic Vigi (पृथ्वी रिसाव सर्किट ब्रेकर - ELCB) के माध्यम से एकीकृत पृथ्वी रिसाव सुरक्षा

400-630A थर्मल चुंबकीय मोल्ड केस सर्किट ब्रेकरविनिर्देश:

डबल घूर्णन संपर्क संरचना, अधिकतम टूटने Ics=100%Icu=150kA
विद्युत उपकरण को दोष धारा के नुकसान को कम करने के लिए उत्कृष्ट वर्तमान सीमित प्रदर्शन और ऊर्जा ट्रिपिंग समारोह
फ्रेम करंटः 400/630A
नामित धारा (40°C): 400/500/600A
टूटने की क्षमताः Ics=100%Icu=36/50/70/100/150kA
नामित वोल्टेज Ue=690V
इन्सुलेशन वोल्टेज Ui= 800V
ध्रुवों की संख्याः 3P3D/4P4D
ट्रिपिंग यूनिट: टीएमए
IR=0.7-1 समायोज्य में
Ii=4-10 समायोज्य में

आवेदन
सभी मानक और विशिष्ट अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प, जिनमें शामिल हैंः

मानक अनुप्रयोगः उद्योग, भवन, बुनियादी ढांचे
उच्च प्रदर्शन की मांग करने वाले विशिष्ट अनुप्रयोगः समुद्री, तेल और गैस निष्कर्षण और प्रसंस्करण, खनन संचालन, धातुओं और खनिजों का उत्पादन और डेटा केंद्र
स्रोत-परिवर्तन प्रणाली (ट्रांसफर पैक्ट): सेवा क्षेत्र (अस्पताल के ऑपरेटिंग रूम, कंप्यूटर रूम, ), उद्योग (एसेम्बल लाइन, जहाज के इंजन रूम, आदि), बुनियादी ढांचे (रेनवे, रेलवे, आदि)

विशेषता
फ्रेम नामित धारा	100A, 160A, 250A, 400A, 630A, 800ए,1000A, 1250A, 1600A;
यात्रा इकाई रेटिंग वर्तमान	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A;
तोड़ने की क्षमता	16, 25, 36, 50, 70, 100, 150, 200KA, और Ics=100%Icu;
यात्रा इकाई का प्रकार	थर्मल-चुंबकीय, इलेक्ट्रॉनिक;
सुरक्षा का प्रकार	वितरण सुरक्षा, रिसाव सुरक्षा, मोटर सुरक्षा;
स्थापित करने की विधि	स्थिर प्रकार, प्लग-इन प्रकार, निकालने योग्य प्रकार;
ऑपरेशन मोड	हैंडल स्विच करें, हैंडल घुमाएं, रोटेशन हैंडल का विस्तार करें, इलेक्ट्रिक ऑपरेटिंग तंत्र, ब्रेकिंग क्षमता;
