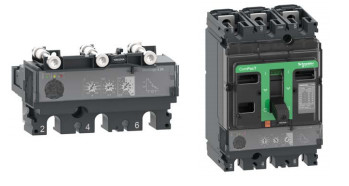

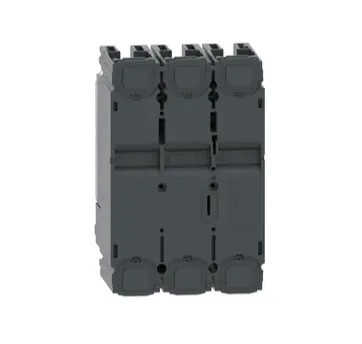

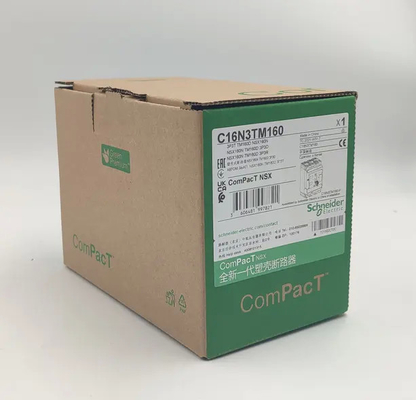

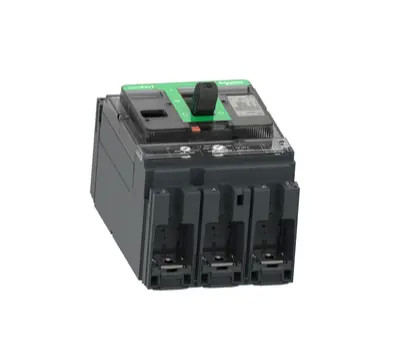

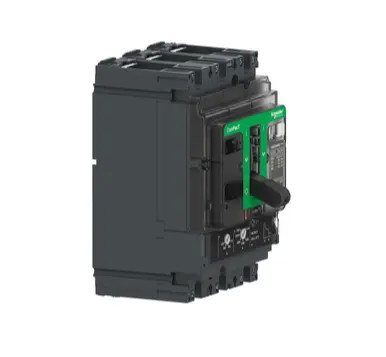

कॉम्पैक्ट एनएसएक्स
कॉम्पैक्ट एनएसएक्स श्नाइडर इलेक्ट्रिक द्वारा लॉन्च की गई नए पीढ़ी के मोल्ड केस सर्किट ब्रेकर हैं। इसमें 23 अभिनव पेटेंट प्रौद्योगिकियां शामिल हैं जो न केवल सुरक्षा प्रदर्शन में सुधार करती हैं, बल्कि सुरक्षा के लिए भी उपयोगी हैं।लेकिन यह भी व्यापक बिजली प्रबंधन कार्यों को एकीकृत करता है, ऊर्जा संरक्षण और उत्सर्जन में कमी के लिए एक माप, प्रबंधन और संचार उपकरण बन रहा है।
विनिर्देश:
--- किसी भी स्थिति में लचीली स्थापनाः स्विचबोर्ड या दीवार पर लगाया गया
--- नाममात्र धाराः 16 से 630 ए
---- दो आकारों के सर्किट ब्रेकर के लिए ब्रेक करने की क्षमताः
- 250 A तकः 25, 36, 50, 70, 100, 150, 200 kA 415 V पर
- 630 ए तकः 36, 50, 70, 100, 150, 200 kA 415 V पर
- दोनों आकार के सर्किट ब्रेकर्स 75 और 100 kA पर 690 V
---1, 2, 3, और 4 पोल संस्करण उपलब्ध हैं
---इलेक्ट्रॉनिक और थर्मो-मैग्नेटिक सुरक्षा की एक विस्तृत श्रृंखला
---अंतर्निहित शक्ति मीटरिंग के साथ उन्नत ट्रिप यूनिटः I, U, P, E, THD, f, CosPhi
---स्मार्ट कार्यों के साथ अपने पैनल को अपग्रेड करने के लिए विनिमेय ट्रिप-इकाइयों
--- प्लग और तैयार वायरिंग प्रणाली और संचार सहायक उपकरण
--- सहायक उपकरण और सामान के लिए विकल्पों का एक धन (क्षेत्र स्थापित करने योग्य)
---MicroLogic Vigi (पृथ्वी रिसाव सर्किट ब्रेकर - ELCB) के माध्यम से एकीकृत पृथ्वी रिसाव सुरक्षा
फ्रेम करंटः 100/160/250/400/630A
नामित करंटः In=25-630A
एलएसआई तीन-चरण सुरक्षा, Ir, Tr, Isd, Tsd, Ii सभी मापदंडों समायोज्य
लंबी देरी, छोटी देरी, तत्काल सुरक्षा बंद वैकल्पिक
| ComPacT प्रकार |
फ्रेम रेटिंग |
तोड़ने की क्षमता |
खंभे की संख्या |
ट्रिप इकाई |
यात्रा इकाई रेटिंग |
प्रत्यय |
| एनएसएक्स = सी |
63 मीटर = 11 |
16kA = E |
1P = 1 |
टीएमडी = टीएम |
16 = 016 |
EverLink = L |
| एनएसएक्सएम = सी |
160 मीटर = 12 |
25kA = B |
2P = 2 |
एमए = एमए |
20 = 020 |
बसबार = बी |
| |
100 = 10 |
36kA = F |
3P3D = 3 |
TMG = MG |
25 = 025 |
फिक्स्ड = F |
| |
160 = 16 |
50kA = N |
4P4D = 4 |
माइक 1.3 एम = 1 एम |
30 = 030 |
डीसी = डी |
| |
250 = 25 |
70kA = H |
3P2D = 5 |
माइक 2.2/2.3 = 2D |
40 = 040 |
स्विच = S |
| |
400 = 40 |
100kA = S |
4P3D = 6 |
माइक 2.2G = 2G |
50 = 050 |
डीसी पीवी = डीपी |
| |
630 = 63 |
150kA = L |
|
माइक 4.1/4.2/4.3 = 4V |
63 = 063 |
|
| |
800 = 80 |
... |
|
4.2 माइक = 4V |
80 = 080 |
आईडी के साथ Acc |
| |
|
|
|
... |
100 = 100 |
परिवर्तन = T |
| |
|
|
|
|
... |
|
आवेदन
सभी मानक और विशिष्ट अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प, जिनमें शामिल हैंः
मानक अनुप्रयोगः उद्योग, भवन, बुनियादी ढांचे
उच्च प्रदर्शन की मांग करने वाले विशिष्ट अनुप्रयोगः समुद्री, तेल और गैस निष्कर्षण और प्रसंस्करण, खनन संचालन, धातुओं और खनिजों का उत्पादन और डेटा केंद्र
स्रोत-परिवर्तन प्रणाली (ट्रांसफर पैक्ट): सेवा क्षेत्र (अस्पताल के ऑपरेटिंग रूम, कंप्यूटर रूम, ), उद्योग (एसेम्बल लाइन, जहाज के इंजन रूम, आदि), बुनियादी ढांचे (रेनवे, रेलवे, आदि)
| विशेषता |
| फ्रेम नामित धारा |
100A, 160A, 250A, 400A, 630A, 800ए,1000A, 1250A, 1600A; |
| यात्रा इकाई रेटिंग वर्तमान |
2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A; |
| तोड़ने की क्षमता |
16, 25, 36, 50, 70, 100, 150, 200KA, और Ics=100%Icu; |
| यात्रा इकाई का प्रकार |
थर्मल-चुंबकीय, इलेक्ट्रॉनिक; |
| सुरक्षा का प्रकार |
वितरण सुरक्षा, रिसाव सुरक्षा, मोटर सुरक्षा; |
| स्थापित करने की विधि |
स्थिर प्रकार, प्लग-इन प्रकार, निकालने योग्य प्रकार; |
| ऑपरेशन मोड |
हैंडल स्विच करें, हैंडल घुमाएं, रोटेशन हैंडल का विस्तार करें, इलेक्ट्रिक ऑपरेटिंग तंत्र, ब्रेकिंग क्षमता; |
