नई पीढ़ी का कॉम्पैक्ट एनएसएक्स श्रृंखला श्नाइडर इलेक्ट्रिक सर्किट ब्रेकर
Product Details
| रेटेड वर्तमान में: | 25-160ए | रिसाव धारा IΔn (कक्षा ए): | 30mA-100mA-300mA-500mA-1A |
|---|---|---|---|
| रिसाव धारा IΔn (एसी प्रकार):: | 3A-5A | विलंब IΔt (एमएस): | 0ms-60ms-150ms-0.5s-1s |
| कार्यशील वोल्टेज यू.ई: | 220-440V 50/60Hz | लाभ: | स्व-संचालित, दो चरणों द्वारा संचालित होने पर भी काम कर सकता है |
| स्थापना: | फिक्स्ड और प्लग-इन | मानक: | आईईसी 60947-2 |
| प्रमुखता देना |
नई पीढ़ी के श्नाइडर इलेक्ट्रिक सर्किट ब्रेकर,स्व-संचालित श्नाइडर इलेक्ट्रिक सर्किट ब्रेकर |
||
Product Description

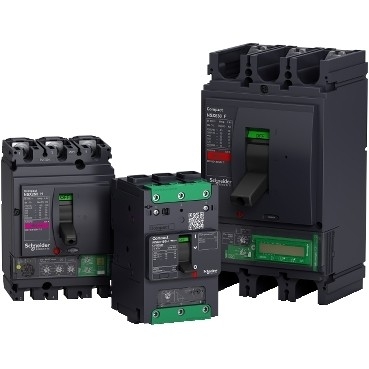

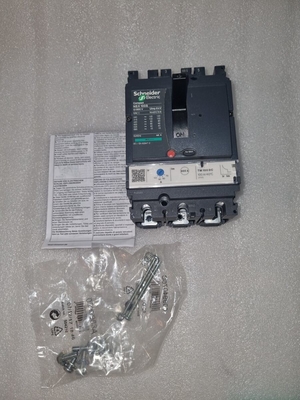

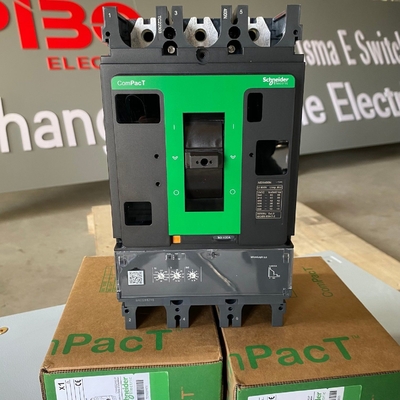

नई पीढ़ी का कॉम्पैक्ट एनएसएक्स श्रृंखला श्नाइडर इलेक्ट्रिक सर्किट ब्रेकर
विनिर्देश:
--- किसी भी स्थिति में लचीली स्थापनाः स्विचबोर्ड या दीवार पर लगाया गया
--- नाममात्र धाराः 16 से 630 ए
---- दो आकारों के सर्किट ब्रेकर के लिए ब्रेक करने की क्षमताः
- 250 A तकः 25, 36, 50, 70, 100, 150, 200 kA 415 V पर
- 630 ए तकः 36, 50, 70, 100, 150, 200 kA 415 V पर
- दोनों आकार के सर्किट ब्रेकर्स 75 और 100 kA पर 690 V
---1, 2, 3, और 4 पोल संस्करण उपलब्ध हैं
---इलेक्ट्रॉनिक और थर्मो-मैग्नेटिक सुरक्षा की एक विस्तृत श्रृंखला
---अंतर्निहित शक्ति मीटरिंग के साथ उन्नत ट्रिप यूनिटः I, U, P, E, THD, f, CosPhi
---स्मार्ट कार्यों के साथ अपने पैनल को अपग्रेड करने के लिए विनिमेय ट्रिप-इकाइयों
--- प्लग और तैयार वायरिंग प्रणाली और संचार सहायक उपकरण
--- सहायक उपकरण और सामान के लिए विकल्पों का एक धन (क्षेत्र स्थापित करने योग्य)
---MicroLogic Vigi (पृथ्वी रिसाव सर्किट ब्रेकर - ELCB) के माध्यम से एकीकृत पृथ्वी रिसाव सुरक्षा
नई पीढ़ी, सरल वाणिज्यिक संदर्भ।
आपके जीवन को आसान बनाने के लिए नए सार्थक संदर्भ।
हम जानते हैं कि वाणिज्यिक संदर्भों में कोई भी परिवर्तन एक समायोजन होगा, लेकिन लंबे समय में हम मानते हैं कि यह परिवर्तन आवश्यक है, और आपके जीवन को आसान बना देगा।नीचे दी गई तालिका में बताया गया है कि नए संदर्भ कैसे बनाए जाते हैंउदाहरण के लिए LV429630 (ComPacT Breaker NSX100F 36kA AC 3P3D 100A TMD) C10F3TM100 बन जाता है।
| ComPacT प्रकार | फ्रेम रेटिंग | तोड़ने की क्षमता | खंभे की संख्या | ट्रिप इकाई | यात्रा इकाई रेटिंग | प्रत्यय |
| एनएसएक्स = सी | 63 मीटर = 11 | 16kA = E | 1P = 1 | टीएमडी = टीएम | 16 = 016 | EverLink = L |
| एनएसएक्सएम = सी | 160 मीटर = 12 | 25kA = B | 2P = 2 | एमए = एमए | 20 = 020 | बसबार = बी |
| 100 = 10 | 36kA = F | 3P3D = 3 | TMG = MG | 25 = 025 | फिक्स्ड = F | |
| 160 = 16 | 50kA = N | 4P4D = 4 | माइक 1.3 एम = 1 एम | 30 = 030 | डीसी = डी | |
| 250 = 25 | 70kA = H | 3P2D = 5 | माइक 2.2/2.3 = 2D | 40 = 040 | स्विच = S | |
| 400 = 40 | 100kA = S | 4P3D = 6 | माइक 2.2G = 2G | 50 = 050 | डीसी पीवी = डीपी | |
| 630 = 63 | 150kA = L | माइक 4.1/4.2/4.3 = 4V | 63 = 063 | |||
| 800 = 80 | ... | 4.2 माइक = 4V | 80 = 080 | आईडी के साथ Acc | ||
| ... | 100 = 100 | परिवर्तन = T | ||||
| ... |
आवेदन
सभी मानक और विशिष्ट अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प, जिनमें शामिल हैंः
मानक अनुप्रयोगः उद्योग, भवन, बुनियादी ढांचे
उच्च प्रदर्शन की मांग करने वाले विशिष्ट अनुप्रयोगः समुद्री, तेल और गैस निष्कर्षण और प्रसंस्करण, खनन संचालन, धातुओं और खनिजों का उत्पादन और डेटा केंद्र
स्रोत-परिवर्तन प्रणाली (ट्रांसफर पैक्ट): सेवा क्षेत्र (अस्पताल के ऑपरेटिंग रूम, कंप्यूटर रूम, ), उद्योग (एसेम्बल लाइन, जहाज के इंजन रूम, आदि), बुनियादी ढांचे (रेनवे, रेलवे, आदि)
| विशेषता | |
| फ्रेम नामित धारा | 100A, 160A, 250A, 400A, 630A, 800ए,1000A, 1250A, 1600A; |
| यात्रा इकाई रेटिंग वर्तमान | 2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A; |
| तोड़ने की क्षमता | 16, 25, 36, 50, 70, 100, 150, 200KA, और Ics=100%Icu; |
| यात्रा इकाई का प्रकार | थर्मल-चुंबकीय, इलेक्ट्रॉनिक; |
| सुरक्षा का प्रकार | वितरण सुरक्षा, रिसाव सुरक्षा, मोटर सुरक्षा; |
| स्थापित करने की विधि | स्थिर प्रकार, प्लग-इन प्रकार, निकालने योग्य प्रकार; |
| ऑपरेशन मोड | हैंडल स्विच करें, हैंडल घुमाएं, रोटेशन हैंडल का विस्तार करें, इलेक्ट्रिक ऑपरेटिंग तंत्र, ब्रेकिंग क्षमता; |
