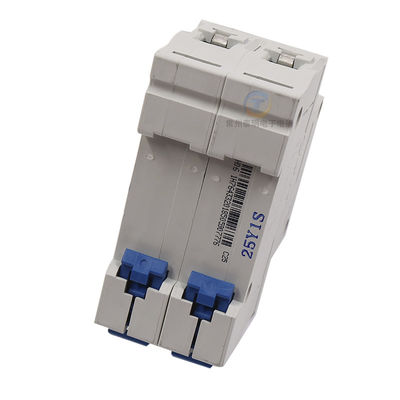

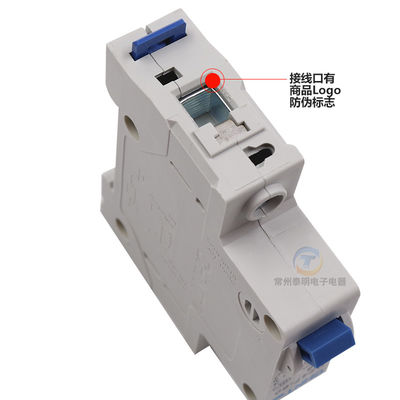

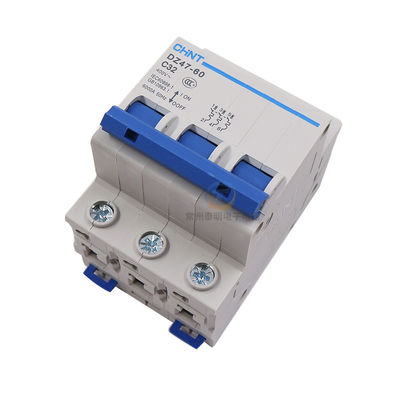

Chint DZ47-60 लघु सर्किट ब्रेकर 6 ~ 63A, 80 ~ 125A, 1P, 2P, 3P, 4P सर्किट सुरक्षा के लिए AC220, 230V, 240V
उत्पाद विवरण
| आदर्श: | DZ47-60 | ध्रुव (रों): | 1,2,3,4,1P + N |
|---|---|---|---|
| वाल्ट: | 1P, 2P-220/230 / 240V, 3P, 4P-380 ~ 415V | हर्ट्ज: | 50 ~ 60 हर्ट्ज |
| अवस्था: | 1/3 | मानक: | एन / IEC60898, IEC60947 |
| प्रमाणन: | CCC, CE, GS etc. | तोड़ने की क्षमता: | Ics = Icn = 6000A, 4500A |
| थर्मल ट्रिप कर्व: | बी, सी, डी | मामले सामग्री: | नायलॉन PA6 पुनर्नवीनीकरण |
| तारों: | टर्मिनल ब्लॉक, बसबार डक्ट आदि IP20B | बिजली के झटके से सुरक्षा: | वर्ग II |
| यांत्रिक जीवन: | 10000 | विद्युत जीवन: | 5000 |
| प्रमुखता देना |
ढाला केस सर्किट ब्रेकर,इलेक्ट्रिक सर्किट ब्रेकर |
||
उत्पाद वर्णन
चीन में बनाया गया
एसी उपयोग लघु सर्किट ब्रेकर 6 ~ 63 ए, 80 ~ 125 ए,
एसी करंट सर्किट के लिए लघु सर्किट ब्रेकर, टर्मिनल वितरण स्थापना सुरक्षा की पेशकश
DZ47-60 एक लघु सर्किट ब्रेकर है जो एसी वर्तमान सर्किट सुरक्षा प्रदान करता है। यह शॉर्ट-सर्किट धाराओं और अधिभार धाराओं के खिलाफ सर्किट की सुरक्षा करता है।
DZ47-60 मिनी सर्किट ब्रेकर का उपयोग प्रकाश वितरण प्रणाली या सुरक्षा में अधिभार और शॉर्ट-सर्किट के लिए मोटर वितरण प्रणाली में किया जाता है। उत्पाद संरचना में नीओटेरिस, वजन में हल्का, विश्वसनीय और प्रदर्शन में उत्कृष्ट है। इसमें उच्च तोड़ने की क्षमता है, जल्दी से यात्रा कर सकते हैं, और इसके मामले और वस्तुओं को उच्च अग्नि प्रतिरोधी और शॉकप्रूफ प्लास्टिक द्वारा अपनाया जाता है। लंबे जीवन के साथ उत्पाद, मुख्य रूप से एसी 50 हर्ट्ज / 60 हर्ट्ज सिंगल-पोल 240 या दो तीन, ओवरलोड और शॉर्ट-सर्किट संरक्षण के लिए चार-पोल 415V सर्किट के साथ-साथ स्विचिंग इलेक्ट्रिक उपकरण और लाइटिंग सर्किट के लिए उपयोग नहीं किया जाता है। सामान्य मामले में। उत्पाद IEC 60898 और BS 3711 का अनुपालन करते हैं।
- IEC60898 के साथ आज्ञाकारी
- 1 पी, 2 पी 3 पी, 4 पी और 1 पी + एन में उपलब्ध है
- बी, सी, डी ट्रिपिंग वक्र
- 500V तक AC
NBE7 MCB निम्नलिखित कार्यों को जोड़ती है:
b शॉर्ट-सर्किट धाराओं के खिलाफ सर्किट का संरक्षण
ख अधिभार धाराओं के खिलाफ सर्किट का संरक्षण
b नियंत्रण
b अलगाव
विशिष्टता तालिका
| मानक | रेटेड वर्तमान (ए) | पोल | वोल्टेज (V) | ब्रेकिंग क्षमता (ए) |
| BS3871-1 IEC60898 | 1 से 40 50 से 63 | 1 | 240 | 6000 |
| 2,3,4 | 415 | 6000 | ||
| IEC157-1 | 50 से 63 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| 1 | 1 | 220/240 | 10000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 10000 | ||
| 3 | 1 | 220/240 | 8000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 8000 | ||
| 10 से 40 | 1 | 220/240 | 7000 | |
| 2,3,4 | 220/240 | 16000 | ||
| 2,3,4 | 380/410 | 8000 | ||
| 50 | 1 | 220/240 | 6000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 6000 | ||
| 63 | 1 | 220/240 | 5000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 5000 | ||
| मानक | रेटेड वर्तमान (ए) | पोल | वोल्टेज (V) | ब्रेकिंग क्षमता (ए) |
| BS3871-1 IEC60898 | 1 से 40 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| IEC157-1 | 1 से 40 | 1 | 220/240 | 6000 |
| 2,3,4 | 220/240 | 12000 | ||
| 2,3,4 | 380/415 | 6000 |
निर्माण और सुविधा
लोड के साथ स्विच इलेक्ट्रिक सर्किट की सक्षम
जल्दी से संग्रहीत ऊर्जा संचालन जारी करने में सक्षम
। पैड डिवाइस के लिए अनुकूल है
संकेत स्थिति संकेत
उच्च शॉर्ट सर्किट वर्तमान झेलने की क्षमता
उच्च बनाने और तोड़ने की क्षमता का प्रकाश
घरेलू और इसी तरह की स्थापना के लिए मुख्य स्विच के रूप में उपयोग किया जाता है
तकनीकी डेटा
.पोल नं .1,2,3,4
.Rated करंट (A): 1,2,3,4,6,10,16,20,25,32,40,50,63
। रेटेड आवृत्ति: 50/60 हर्ट्ज
रेटेड वोल्टेज: 230 / 400V एसी
.Rated वर्तमान झेलने: 1000A भीतर lesc
। इलेक्ट्रो-मैकेनिकल धीरज: 1000 चक्र
। शॉर्ट शॉर्ट सर्किट बनाने की क्षमता: 4500A, 6000A
.Connection क्षमता: कठोर कंडक्टर 25 मिमी 2
। कनेक्शन टर्मिनल:
।पेंच टर्मिनल
दीपक के साथ .Pillar टर्मिनल
.Installation:
बढ़ते बढ़ते
ओवरएंड और इंस्टालेशन आयाम
| मानक | आईईसी / एन 60898-1 | ||
| यांत्रिक विशेषताएं | विद्युत जीवन | 4000 | |
| यांत्रिक जीवन | 10000 | ||
| सुरक्षा की डिग्री | IP20 | ||
| के लिए संदर्भ तापमान थर्मल तत्व की स्थापना | ℃ | 30 | |
| परिवेश का तापमान (दैनिक के साथ) औसत ≦ 35 ℃ | ℃ | -5 .. + 40 | |
| भंडारण का तड़का | ℃ | ||
| स्थापना | टर्मिनल कनेक्शन प्रकार | केबल // यू-टाइप बसबार / पिन-टाइप बसबार | |
| केबल के लिए टर्मिनल आकार ऊपर / नीचे | मिमी 2 | 25 | |
| AWG | 18-3 | ||
| बसबार के लिए टर्मिनल आकार ऊपर / नीचे | मिमी 2 | 25 | |
| मिमी 2 | 18-3 | ||
| कस कंठी | एन * मी | 2 | |
| इन-Ibs। | 18 | ||
| बढ़ते | डीएन रेल एन पर 60715 (35 मिमी) तेज क्लिप डिवाइस के द्वारा | ||
| संबंध | ऊपर और नीचे से |
| मूल्यांकन वर्तमान में) | विभिन्न परिचालन तापमान के तहत तापमान मुआवजा गुणांक | ||||||||
| -10 ℃ | 0 ℃ | 10 ℃ | 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 55 ℃ | 60 ℃ | |
| 6 | 1.2 | 1.14 | 1.09 | 1.05 | 1.00 | 0.96 | 0.8 | 0.75 | 0.7 |
| 10-32 | 1.18 | 1.12 | 1.08 | 1.04 | 100 | 0.96 | 0.92 | 0.88 | 0.84 |
| 40 | 1.16 | 1.12 | 1.07 | 1.03 | 1.00 | 0.97 | 0.87 | 0.83 | 0.80 |
| मानक | आईईसी / एन 60898-1 | ||
| विद्युतीय विशेषताएं | वर्तमान में रेटेड | ए | 6,10,16,20,25,32,40,50,63 |
| डंडे | 1P, 2P, 3P, 4P | ||
| रेटेड वोल्टेज Ue | वी | 230/400 | |
| इंसुलेशन वोल्टेज यूआई | वी | 500 | |
| मूल्यांकन आवृत्ति | हर्ट्ज | 50 / 60Hz | |
| रेटेड ब्रेकिंग क्षमता | KA | 6000 | |
| रेटेड आवेग वोल्टेज (1.2 / 50) UimpStandard का सामना कर रहा है | वी | 4000 | |
| 1 मिनट के लिए इंडस्ट्रीज़, फ्रेड में ढांकता हुआ परीक्षण वोल्टेज | के। वी | 2 | |
| पोलुटियन की डिग्री | 2 | ||
| -मो-मैग्नेटिक रिलीज़ कैरेक्टरिस | बी, सी, डी |
