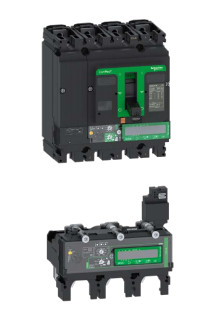

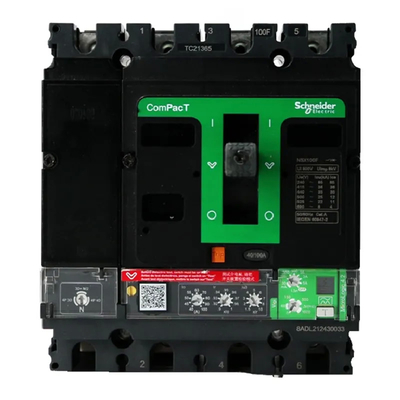

श्नाइडर्स मूल माइक्रोलॉजिक 4.2/4.3/7.2E/7.3E & AL औद्योगिक सर्किट ब्रेकर

कॉम्पैक्ट एनएसएक्स

कॉम्पैक्ट एनएसएक्स मोल्ड केस सर्किट ब्रेकर (एमसीसीबी) रेंज को अंतरिक्ष और तोड़ने की क्षमता को अनुकूलित करने के लिए डिज़ाइन किया गया है। रेंज विभिन्न वैकल्पिक कार्यों और सामानों के साथ दो फ्रेम आकारों में आती है।

विनिर्देश:

--- किसी भी स्थिति में लचीली स्थापनाः स्विचबोर्ड या दीवार पर लगाया गया
--- नाममात्र धाराः 16 से 630 ए
---- दो आकारों के सर्किट ब्रेकर के लिए ब्रेक करने की क्षमताः
- 250 A तकः 25, 36, 50, 70, 100, 150, 200 kA 415 V पर

- 630 ए तकः 36, 50, 70, 100, 150, 200 kA 415 V पर

- दोनों आकार के सर्किट ब्रेकर्स 75 और 100 kA पर 690 V

---1, 2, 3, और 4 पोल संस्करण उपलब्ध हैं
---इलेक्ट्रॉनिक और थर्मो-मैग्नेटिक सुरक्षा की एक विस्तृत श्रृंखला
---अंतर्निहित शक्ति मीटरिंग के साथ उन्नत ट्रिप यूनिटः I, U, P, E, THD, f, CosPhi
---स्मार्ट कार्यों के साथ अपने पैनल को अपग्रेड करने के लिए विनिमेय ट्रिप-इकाइयों
--- प्लग और तैयार वायरिंग प्रणाली और संचार सहायक उपकरण
--- सहायक उपकरण और सामान के लिए विकल्पों का एक धन (क्षेत्र स्थापित करने योग्य)
---MicroLogic Vigi (पृथ्वी रिसाव सर्किट ब्रेकर - ELCB) के माध्यम से एकीकृत पृथ्वी रिसाव सुरक्षा

एकीकृत इलेक्ट्रॉनिक रिसाव सर्किट ब्रेकर
छोटे आकार, उच्च प्रदर्शन, वितरण सुरक्षा और रिसाव सुरक्षा को एकीकृत करना
एक इलेक्ट्रॉनिक यात्रा इकाई में एकीकृत
400-630A थर्मल चुंबकीय मोल्ड केस सर्किट ब्रेकर
उच्च धारा थर्मल चुंबकीय सर्किट ब्रेकर, लचीला और विश्वसनीय सुरक्षा समाधान
सार्वभौमिक विद्युत संचालन तंत्र
नया डिजाइन, प्रत्यक्ष ड्राइव, व्यापक वोल्टेज बिजली की आपूर्ति
माइक्रोलॉजिक 5बी इलेक्ट्रॉनिक ट्रिप यूनिट और पूर्ण सर्किट ब्रेकर
पूर्ण वर्तमान कवरेज, पूर्ण पैरामीटर समायोज्य, किसी भी सुरक्षा बंद किया जा सकता है
पूर्व वायर्ड सहायक संपर्क
एक ही आकार, स्वतंत्र शुष्क संपर्क के दो सेट, विभिन्न से जुड़ा जा सकता है, माध्यमिक वोल्टेज

आवेदन
सभी मानक और विशिष्ट अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प, जिनमें शामिल हैंः

मानक अनुप्रयोगः उद्योग, भवन, बुनियादी ढांचे
उच्च प्रदर्शन की मांग करने वाले विशिष्ट अनुप्रयोगः समुद्री, तेल और गैस निष्कर्षण और प्रसंस्करण, खनन संचालन, धातुओं और खनिजों का उत्पादन और डेटा केंद्र
स्रोत-परिवर्तन प्रणाली (ट्रांसफर पैक्ट): सेवा क्षेत्र (अस्पताल के ऑपरेटिंग रूम, कंप्यूटर रूम, ), उद्योग (एसेम्बल लाइन, जहाज के इंजन रूम, आदि), बुनियादी ढांचे (रेनवे, रेलवे, आदि)

विशेषता
फ्रेम नामित धारा	100A, 160A, 250A, 400A, 630A, 800ए,1000A, 1250A, 1600A;
यात्रा इकाई रेटिंग वर्तमान	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A;
तोड़ने की क्षमता	16, 25, 36, 50, 70, 100, 150, 200KA, और Ics=100%Icu;
यात्रा इकाई का प्रकार	थर्मल-चुंबकीय, इलेक्ट्रॉनिक;
सुरक्षा का प्रकार	वितरण सुरक्षा, रिसाव सुरक्षा, मोटर सुरक्षा;
स्थापित करने की विधि	स्थिर प्रकार, प्लग-इन प्रकार, निकालने योग्य प्रकार;
ऑपरेशन मोड	हैंडल स्विच करें, हैंडल घुमाएं, रोटेशन हैंडल का विस्तार करें, इलेक्ट्रिक ऑपरेटिंग तंत्र, ब्रेकिंग क्षमता;
