वेओलिया स्वेज ईडीआई स्टैक ई-सेल एमके-3 केमिकल, मेटलर्जी और सामान्य उद्योग के लिए
ईडीआई एमके-3 मॉड्यूल एक कुशल और स्थिर जल उपचार उपकरण है।यह वर्तमान द्वारा संचालित आयन विनिमय और पलायन प्रक्रिया के माध्यम से पानी में आयनों की कुशल हटाने को प्राप्त करने के लिए उन्नत इलेक्ट्रोडायनीकरण तकनीक को अपनाता हैइस मॉड्यूल में 95% से अधिक की वसूली दर है, जो जल उत्पादन की गुणवत्ता सुनिश्चित करते हुए जल संसाधनों की बर्बादी को कम कर सकती है।ईडीआई एमके-3 मॉड्यूल का जल उत्पादन प्रवाह स्थिर है, जो विभिन्न उद्योगों में जल उपचार मात्रा की जरूरतों को पूरा कर सकता है।
तकनीकी विशेषताएं और अनुप्रयोग परिदृश्य
कुशल और स्थिर जल उपचार क्षमताः ईडीआई एमके-3 मॉड्यूल वर्तमान द्वारा संचालित आयन विनिमय और पलायन प्रक्रिया के माध्यम से पानी में आयनों की कुशल हटाने को प्राप्त करता है,95% से अधिक की वसूली दर के साथसाथ ही, विभिन्न उद्योगों की जरूरतों को पूरा करने के लिए जल उत्पादन प्रवाह स्थिर है।
उत्कृष्ट जल शुद्धिकरण प्रभाव: यह मॉड्यूल न केवल पानी में आयनों को हटा सकता है, बल्कि निलंबित पदार्थ, सूक्ष्मजीवों, कोलोइड, घुल गैसों और कार्बनिक और अकार्बनिक अशुद्धियों को भी हटा सकता है.उत्पादित जल की गुणवत्ता अत्यंत उच्च होती है और प्रतिरोधकता दसियों मेगाहम सेमी से अधिक तक पहुंच सकती है, जो बिजली, अर्धचालक, माइक्रोइलेक्ट्रॉनिक्स और अन्य उद्योगों के लिए उपयुक्त है।ऊर्जा बचत और पर्यावरण के अनुकूल डिजाइन अवधारणा : ईडीआई एमके-3 मॉड्यूल को पुनः उत्पन्न करने के लिए एसिड और क्षार जैसे रासायनिक एजेंटों के उपयोग की आवश्यकता नहीं है, जिससे रासायनिक अपशिष्ट जल का उत्पादन और निर्वहन होता है।इसमें कम ऊर्जा की खपत होती हैलचीला और विविध अनुप्रयोग परिदृश्य: यह उच्च तकनीक उद्योगों जैसे बिजली, अर्धचालक,और माइक्रोइलेक्ट्रॉनिक्स, साथ ही पारंपरिक उद्योगों जैसे कि दवा, रसायन और खाद्य, और ग्राहकों की जरूरतों के अनुसार अनुकूलित किया जा सकता है।यह एक उन्नत बुद्धिमान नियंत्रण प्रणाली से सुसज्जित है, जो वास्तविक समय में उपकरण और पानी की गुणवत्ता मापदंडों की परिचालन स्थिति की निगरानी करता है, और इसमें सुरक्षा कार्य जैसे कि ओवरवोल्टेज सुरक्षा और ओवर करंट सुरक्षा है।संरचना और कार्य सिद्धांत ईडीआई एमके-3 मॉड्यूल में दो इलेक्ट्रोडों के बीच कई डबल कक्ष होते हैं, एक स्टैक प्लेट-फ्रेम संरचना प्रस्तुत करता है. दोहरे कक्षों में एक मीठे पानी कक्ष और एक केंद्रित पानी कक्ष शामिल हैं, जो एनिओनिक और कैटियनिक झिल्ली द्वारा अलग हैं,और एक मिश्रित बिस्तर anionic और cationic राल के झिल्ली के बीच भरा जाता हैयह डिजाइन ईडीआई मॉड्यूल को वर्तमान ड्राइव के तहत कुशल आयन हटाने और जल शुद्धिकरण प्राप्त करने में सक्षम बनाता है।
कृपया विस्तृत मापदंडों के लिए नीचे देखें
पैरामीटर डेटा
| एमके-3 ढेर विनिर्देश |
| नाममात्र प्रवाह |
3.4 m3/h (15 gpm) |
| प्रवाह दर रेंज |
1.7 ️ 4.5 m3/h (७.0 ₹ 20 gpm) |
| नौवहन वजन |
100 किलो (220) पाउंड) |
|
आयाम
(चौड़ाई x ऊँचाई xगहराई)
|
30 सेमी x 61 सेमी x 54 सेमी
12 ¢ x 24 ¢ x 22 ¢
|
| उत्पाद पानी गुणवत्तानोट 1 |
| गारंटी उपलब्ध |
| प्रतिरोध |
≥ 16 मोह-सेमी |
| सोडियम |
≤ 3पीपीबी |
| सिलिकॉन (SiO2) |
जैसा कम जैसे 5 पीपीबी |
| बोरॉन |
जैसा कम 0 के रूप में।08 पीपीबी |
| विशिष्ट हटाना दक्षता |
| सोडियम |
≥ 99.9% हटाना |
| सिलिकॉन (SiO2) |
ऊपर तक 99 प्रतिशत हटाना |
| बोरॉन |
ऊपर तक ९६% हटाना |
| परिचालनपैरामीटर |
| पुनर्प्राप्ति |
ऊपर तक ९६% |
| वोल्टेज |
०३०० वीडीसी |
| एम्पेरैज |
0 ¢5.2 एडीसी |
| इनलेट दबाव नोट 2 |
≤ 6.9 बार (100 पीएसआई) |
| दबाव गिराना नोट 3 |
1.4 ¢2.8 बार (20 ¢40 पीएसआई) |
| फ़ीड पानी विनिर्देश नोट 4 |
|
कुल विनिमय योग्य आयन
(TEA के रूप में CaCO3)नोट 5
|
≤ 63.6 पीपीएम
|
| प्रवाहकता समकक्ष |
≤ 109μS/cm |
| तापमान |
4.4~40 ̊C (40 ̊104 ̊F) |
|
कुल कठोरता
(कैसीओ के रूप में)3)नोट 6
|
≤ 1.0पीपीएम |
| सिलिकॉन (SiO)2)नोट 7 |
≤ 1.0पीपीएम |
| कुल जैविक कार्बन (TOC C के रूप में) |
≤ 0.5पीपीएम |
| कुलक्लोरीन |
≤ 0.05 पीपीएम |
| फे, एमएन, H2एस |
≤ 0.01 पीपीएम |
| बोरॉन नोट 8 |
≤ 1.0पीपीएम |
| पीएच |
4 तक11 |
| तेल &वसा |
कोई नहीं पता लगाने योग्य |
| कण नोट 9 |
आरओप्रवेश करना |
| ऑक्सीकरण एजेंट |
कोई नहीं पता लगाने योग्य |
| रंग नोट 10 |
≤ 5एपीएचए
|

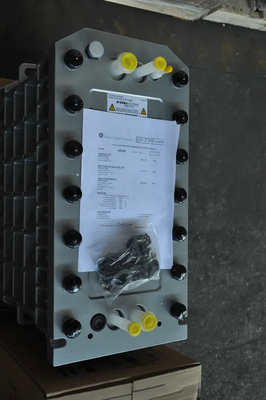

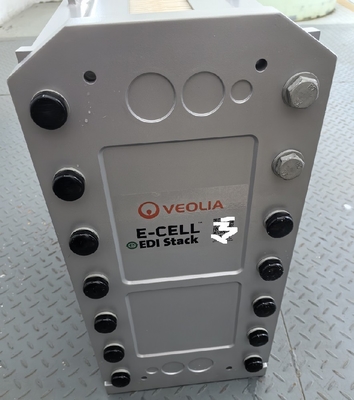

निम्नलिखित चित्र में GE, Suez और Veolia को बाईं ओर से दाईं ओर दिखाया गया है (सभी एक ही उत्पाद):वेओलियाईडीआई मॉड्यूल)
ई-सेल एमके-3 स्टैक के विशिष्ट अनुप्रयोग
ई-सेल एमके-3 स्टैक द्वारा उत्पादित अल्ट्रा-शुद्ध पानी आज के सबसे अधिक मांग वाले अनुप्रयोगों की सख्त आवश्यकताओं को विश्वसनीय रूप से पूरा करता है, जिसमें शामिल हैंः
* अर्धचालक चिप्स, सौर पैनलों और अन्य माइक्रोइलेक्ट्रॉनिक घटकों को धोने के लिए अतिशुद्ध जल।
* बिजली संयंत्रों और अन्य भारी औद्योगिक सुविधाओं में उपयोग किए जाने वाले उच्च दबाव वाले बॉयलरों के लिए डिमिनेरालाइज्ड बॉयलर फ़ीड वाटर।
डिजाइन प्रक्रिया को सरल बनाने और आपके ईडीआई अनुप्रयोग में विश्वास को और बढ़ाने के लिए,ई-सेल के प्रदर्शन अनुमान और गारंटी Winflows* सॉफ्टवेयर के माध्यम से या सीधे हमसे संपर्क करके आसानी से उपलब्ध हैं.
ई-सेल एमके-3 स्टैक के लिए गुणवत्ता आश्वासन
ई-सेल एमके-3 स्टैक को व्यापक गुणवत्ता आश्वासन उपायों द्वारा समर्थित किया गया है, जो विभिन्न अनुप्रयोगों में इसकी विश्वसनीयता और सुरक्षा सुनिश्चित करता है।यहाँ इस उत्पाद के साथ जुड़े मुख्य गुणवत्ता आश्वासन हैं:
* इसमें CE, RoHS, CSA और EAC अंक हैं, जो अंतरराष्ट्रीय सुरक्षा और पर्यावरण मानकों के अनुपालन का संकेत देते हैं।
* स्टैक का निर्माण एक ऐसी सुविधा में किया जाता है जो आईएसओ 9001 और आईएसओ 14001 का पालन करती है, जो गुणवत्ता प्रबंधन और पर्यावरणीय जिम्मेदारी के लिए दो विश्व स्तर पर मान्यता प्राप्त मानक हैं।
* यह यूकेसीए के साथ प्रमाणित है, जो यूनाइटेड किंगडम द्वारा निर्धारित स्वास्थ्य और सुरक्षा की आवश्यक आवश्यकताओं के अनुरूप है।
* ई-सेल एमके-3 स्टैक को इस्लामिक फूड एंड न्यूट्रिशन काउंसिल ऑफ अमेरिका (आईएफएएनसीए®) द्वारा हलाल प्रमाणन से सम्मानित किया गया है,मुस्लिम समुदाय के आहार संबंधी नियमों का अनुपालन करते हुए.
ये गुणवत्ता आश्वासन ग्राहकों को विश्वास दिलाते हैं कि ई-सेल एमके-3 स्टैक सुरक्षा, विश्वसनीयता और पर्यावरण स्थिरता के मामले में कठोर मानकों को पूरा करता है।
नोट्स:
1. वास्तविक प्रदर्शन साइट की स्थितियों के आधार पर भिन्न हो सकता है. अपेक्षित उत्पाद पानी की गुणवत्ता और प्रतिरोध को सत्यापित करने के लिए Winflows पूर्वानुमान सॉफ्टवेयर देखें,डिजाइन स्थितियों में प्रदान किए गए सोडियम और सिलिका प्रदर्शन की गारंटीबोरॉन या अन्य गारंटी के लिए हमसे संपर्क करें।
2इनलेट दबाव उत्पाद और एकाग्रता प्रवाह के लिए डाउनस्ट्रीम दबाव आवश्यकताओं, विपरीत या समवर्ती संचालन की पसंद और स्टैक दबाव में गिरावट से निर्धारित होता है।
3. नाममात्र प्रवाह और 25°C पर. डिजाइन स्थितियों को सत्यापित करने के लिए Winflows पूर्वानुमान सॉफ्टवेयर का संदर्भ लें.
4. डिजाइन स्थितियों में फ़ीडवाटर विनिर्देशों की पुष्टि करने के लिए विंफ्लोज प्रेडिक्शन सॉफ्टवेयर और ई-सेल स्टैक ऑपरेटिंग मैनुअल देखें।
5टीईए (पीपीएम में कैसीओ 3 के रूप में) - कुल विनिमय योग्य आयनों, यह फ़ीड वाटर में सभी आयनों की एकाग्रता का प्रतिनिधित्व करता है, जिसमें OH, CO2 और SiO2 से योगदान शामिल है।यह पुष्ट करने के लिए हवा के प्रवाह का उपयोग किया जाना चाहिए कि फ़ीड वाटर टीईए दी गई अनुप्रयोग संचालन स्थितियों में स्वीकार्य हैतालिकाबद्ध मान न्यूनतम प्रवाह और अधिकतम तापमान पर दिए गए हैं।
6. कैसीओ 3 के रूप में 1.0 पीपीएम की सीमा केवल मानक विपरीत धारा संचालन के लिए है। समवर्ती संचालन के तहत, अनुमेय खुराक पानी कठोरता को कैसीओ 3 के रूप में 0.1 पीपीएम तक कम कर दिया जाता है।
7. नाममात्र प्रवाह से अधिक दरों पर अनुमेय सिलिका सीमा कम हो जाती है. जब फ़ीड वाटर की कठोरता CaCO3 के रूप में 0.5 ppm से अधिक हो जाती है, तो अनुमेय सिलिका सीमा 0.5 ppm तक कम हो जाती है.
8जब एक सिलिका गारंटी आवश्यकता मौजूद है या एक प्रतिरोधिता गारंटी आवश्यकता 10 MOhm-cm से अधिक है, बोरॉन फ़ीड स्तर 0.3 ppm के रूप में B तक सीमित है क्योंकि बोरॉन के उच्च स्तर प्रदर्शन को प्रभावित कर सकते हैं.इन आवश्यकताओं के अभाव में, बोरॉन की सीमा 1.0 ppm है।
9रिवर्स ऑस्मोसिस (आरओ) या समकक्ष फ़ीड वाटरः आरओ ईडीआई को फ़ीड वाटर प्रदान करता है जो अनिवार्य रूप से कण पदार्थ, कोलोइडल सामग्री,और उच्च आणविक द्रव्यमान कार्बनिक पदार्थ जो आयन विनिमय माध्यमों को प्रदूषित कर सकते हैंचूंकि ईडीआई स्टैक में आयन विनिमय माध्यमों के पैक किए गए बिस्तर होते हैं जिन्हें कण पदार्थों को हटाने के लिए बैकवाश/फ्लुइडिज नहीं किया जा सकता है, इसलिए आरओ पारगम्यता की गुणवत्ता को निर्दिष्ट करने की आवश्यकता है।आरओ प्रणाली (या अन्य स्रोत) और ई-सेल (ई) के बीच एक खुली प्रणाली वाले सिस्टमउदाहरण के लिए, भंडारण टैंक, डेकार्बोनेटर) में ई-सेल को कणों से दूषित होने से बचाने के लिए ई-सेल के तुरंत पहले एक फिल्टर स्थापित होना चाहिए।5μm का पूर्ण फ़िल्टर या 1μm का नाममात्र फ़िल्टर स्वीकार्य है.
एपीएचए - अमेरिकन पब्लिक हेल्थ एसोसिएशन के नाम पर रंग मानक/स्केल और एएसटीएम द्वारा परिभाषित।
अधिक मॉडल के लिए, कृपया क्लिक करेंःhttps://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
ई-सेल ईडीआई प्रौद्योगिकी प्रदर्शन उदाहरण
ई-सेल ईडीआई तकनीक को बिजली, पेट्रोलियम, रसायन, इस्पात, दवा और इलेक्ट्रॉनिक्स जैसे विभिन्न उद्योगों में सफलतापूर्वक लागू किया गया है।
आवेदन के मामलों के लिए, कृपया क्लिक करेंःhttps://www.fgwater.com/Industries/
