वेओलिया ई-सेल ईडीआई मॉड्यूल MK-3PharmHT स्टैक फ्लो 3.4 m3/h (15 gpm), 109μs/Cm से नीचे की चालकता
मुख्य कार्यात्मक विशेषताएं
1उच्च जल प्रवाहः उच्च जल प्रवाह के साथ, यह सीमित समय में अधिक जल को संसाधित कर सकता है।यह दवा उद्योग के लिए उत्पादन प्रक्रिया में उच्च शुद्धता वाले पानी की बड़ी मात्रा की मांग को पूरा करने के लिए बहुत उपयुक्त बनाता है.
2इलेक्ट्रोडायनीकरण प्रौद्योगिकी: इलेक्ट्रोडायनीकरण प्रौद्योगिकी का उपयोग कैशन और एनीयन विनिमय राल के माध्यम से पानी से आयनों और कणों को हटाने के लिए किया जाता है।यह तकनीक कठोरता को प्रभावी ढंग से हटा सकती हैजल की शुद्धता सुनिश्चित करने के लिए जल में क्षारीयता, भारी धातु आयन आदि।
3. कॉम्पैक्ट डिजाइनः कॉम्पैक्ट डिजाइन के साथ, यह एक छोटे से क्षेत्र पर कब्जा कर लेता है और इसे स्थापित करना और बनाए रखना आसान है। यह सीमित स्थान पर कुशल जल उपचार क्षमता प्रदान कर सकता है,उपकरण अंतरिक्ष के लिए दवा उद्योग की आवश्यकताओं को पूरा.
4लचीलापन: इसमें लचीलापन है और यह विभिन्न प्रकार के जल गुणों को संसाधित कर सकता है।यह दवा उद्योग की जल गुणवत्ता विविधता की मांग को पूरा करने के लिए विभिन्न जल गुणों के अनुकूलित उपचार को प्राप्त कर सकता है.
5ऊर्जा की बचत और पर्यावरण संरक्षणः ऊर्जा की बचत डिजाइन और कम बिजली की खपत के साथ, यह दवा कंपनियों की परिचालन लागत को कम करने में मदद करता है।इसमें कोई रासायनिक एजेंट नहीं मिला है, कोई अपशिष्ट जल रिसाव नहीं है, और पर्यावरण संरक्षण की आवश्यकताओं को पूरा करता है।
6. दवा उद्योग के मानकों का अनुपालनः यह दवा उद्योग के सख्त स्वच्छता और शुद्धता मानकों को पूरा करता है। यह पानी में सूक्ष्मजीवों, बैक्टीरिया आदि को हटा सकता है,उत्पादन प्रक्रिया के दौरान सुरक्षा और उत्पाद की गुणवत्ता सुनिश्चित करना.
7. बुद्धिमान नियंत्रण प्रणाली: एक बुद्धिमान नियंत्रण प्रणाली से सुसज्जित उपकरण की परिचालन स्थिति की वास्तविक समय की निगरानी प्राप्त करने के लिए। स्वचालित नियंत्रण के माध्यम से,उपकरण का स्थिर संचालन सुनिश्चित किया जा सकता है और जल उपचार की दक्षता में सुधार किया जा सकता है.
8. आसान रखरखावः डिजाइन को बनाए रखना और साफ करना आसान है। इसकी मॉड्यूलर संरचना भागों की मरम्मत और प्रतिस्थापन को अधिक सुविधाजनक बनाती है और रखरखाव लागत को कम करती है।
9संक्षारण प्रतिरोधः संक्षारण प्रतिरोधी सामग्री से बना, यह दवा प्रक्रिया में सामान्य रासायनिक संक्षारण का विरोध कर सकता है और उपकरण की स्थायित्व में सुधार कर सकता है।
10सुरक्षाः उपकरण संचालन की सुरक्षा सुनिश्चित करने के लिए इसमें पूर्ण सुरक्षा सुरक्षा कार्य हैं, जैसे कि ओवरवोल्टेज सुरक्षा, ओवर करंट सुरक्षा, आदि।
पैरामीटर डेटा
| MK-3PharmHT ढेर विनिर्देश |
| नाममात्र प्रवाह |
3.4 m3/h (15 gpm) |
| प्रवाह दर रेंज |
1.6 ¢5.4 m3/h (7.0 ¢23.8 gpm) |
| नौवहन वजन |
100 किलो (220) पाउंड) |
|
आयाम
(चौड़ाई x ऊँचाई x गहराई)
|
30 सेमी x 61 सेमी x 54 सेमी
12 ¢ x 24 ¢ x 22 ¢
|
| उत्पाद पानी गुणवत्तानोट 1 |
| गारंटी उपलब्ध |
| प्रतिरोध |
≥ 10 मोह-सेमी |
| विशिष्ट हटाना दक्षता |
| सोडियम |
≥ 99९% हटाना |
| सिलिकॉन (SiO2) |
ऊपर तक 99 प्रतिशत हटाना |
| परिचालनपैरामीटर |
| पुनर्प्राप्ति |
ऊपर तक ९६% |
| वोल्टेज |
०३०० वीडीसी |
| एम्पेरैज |
0 ¢5.2 एडीसी |
| इनलेट दबाव नोट 2 |
≤ 6.9 बार (100 पीएसआई) |
| दबाव गिराना नोट 3 |
1.4 ¢2.8 बार |
20 ¢40 पीएसआई |
| गर्म पानी की स्वच्छता चक्र |
160 |
| अधिकतम स्वच्छतातापमान |
85 डिग्री सेल्सियस (185oF) |
| अधिकतम सैनिटाइजेशन इनलेट दबाव |
2.1 बार (30 पीएसआई) |
| फ़ीड पानी विनिर्देश नोट 4 |
|
कुल विनिमय योग्य आयन
(TEA के रूप में CaCO3)नोट 5
|
≤ 63.6पीपीएम
|
| प्रवाहकता समकक्ष |
≤ 109μS/cm |
| तापमान |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| कुल कठोरता (कैसीओ के रूप में)3)नोट 6 |
≤ 1.0पीपीएम |
| सिलिकॉन (SiO)2)नोट 7 |
≤ 1.0पीपीएम |
| कुल जैविक कार्बन (TOC C के रूप में) |
≤ 0.5पीपीएम |
| कुलक्लोरीन |
≤ 0.05 पीपीएम |
| फे, एमएन, H2एस |
≤ 0.01 पीपीएम |
| बोरॉन नोट 8 |
≤ 1.0पीपीएम |
| पीएच |
4 तक11 |
| तेल &वसा |
कोई नहीं पता लगाने योग्य |
| कण नोट 9 |
आरओप्रवेश करना |
| ऑक्सीकरण एजेंट |
कोई नहीं पता लगाने योग्य |
| रंग नोट 10 |
≤ 5एपीएचए
|
कृपया विस्तृत मापदंडों के लिए नीचे देखें
सामान्य विवरण
E-Cell MK-3PharmHT स्टैक, E-Cell* इलेक्ट्रोडायनीज़ेशन उत्पाद लाइन का एक घटक विशेष रूप से निम्नलिखित के लिए डिज़ाइन किया गया हैः
* फार्मास्युटिकल और जैव प्रौद्योगिकी क्षेत्रों के लिए अनुकूलित अति शुद्ध पानी उत्पन्न करने के लिए विद्युत धारा का लाभ उठाना।
* 185oF (85oC) तक के गर्म पानी से 160 चक्रों तक कीटाणुशोधन का सामना करें।
* उच्चतम जल गुणवत्ता मानकों और अनुकूलित ऊर्जा दक्षता सहित शीर्ष स्तर के प्रदर्शन को प्राप्त करना।
* विपरीत धारा के संचालन के द्वारा उच्च फीड पानी कठोरता पर भी सफाई आवृत्ति को कम करें।
* गारंटीकृत लीक-मुक्त संचालन के साथ एक मानक 3-वर्षीय आनुपातिक वारंटी।
* यह निर्बाध और निरंतर कार्य करता है, जिससे स्टैक के भीतर आयन विनिमय राल को पुनः उत्पन्न करने के लिए कास्टिक या एसिड की आवश्यकता समाप्त हो जाती है।
* सैलून इंजेक्शन या एकाग्रता पुनः परिसंचरण की आवश्यकता को समाप्त करें।

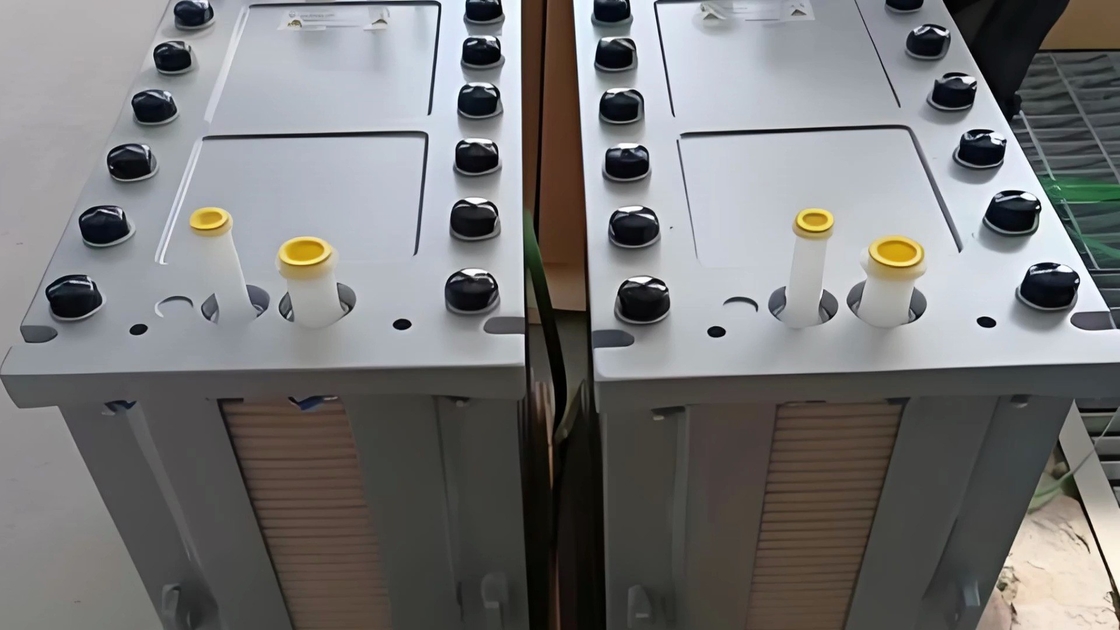

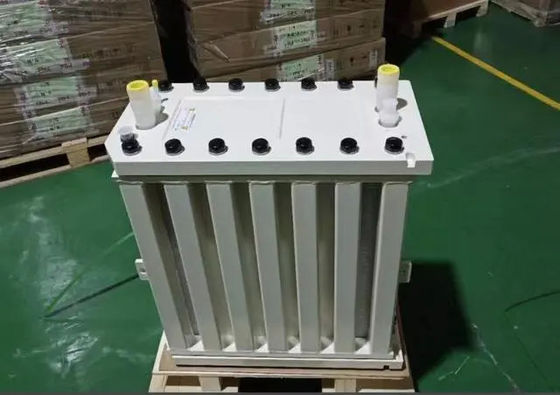

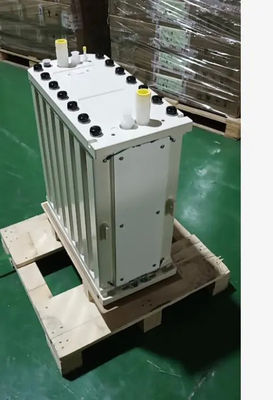

निम्नलिखित चित्र में GE, Suez और Veolia को बाईं ओर से दाईं ओर दिखाया गया है (सभी एक ही उत्पाद):वेओलियाईडीआई मॉड्यूल)
विशिष्ट अनुप्रयोग
ई-सेल एमके-3फार्मएचटी स्टैक अल्ट्रा-शुद्ध पानी का उत्पादन करता है जो लगातार यूएसपी, ईपी और अन्य फार्माकोपिया द्वारा निर्धारित गुणवत्ता मानकों से अधिक है। इसके विश्वसनीय उपयोग में शामिल हैंः
* इंजेक्शन के प्रयोजनों के लिए पानी का उत्पादन।
*औषधीय स्तर के शुद्ध पानी की आपूर्ति।
* प्रयोगशाला-ग्रेड शुद्ध जल प्रणालियों के लिए स्रोत के रूप में कार्य करना।
डिजाइन प्रक्रिया को सरल बनाने और आपके ईडीआई अनुप्रयोग में विश्वास को और बढ़ाने के लिए,वेओलिया Winflows* सॉफ्टवेयर के माध्यम से या सीधे संपर्क के माध्यम से ई-सेल MK-3PharmHT के लिए प्रदर्शन अनुमान और गारंटी प्रदान करता है.
गुणवत्ता आश्वासन
ई-सेल MK-3PharmHT स्टैक कई प्रमाणपत्रों और अनुपालन के साथ असाधारण गुणवत्ता सुनिश्चित करता हैः
* सुरक्षा और पर्यावरण अनुपालन के लिए CE, RoHS, CSA और EAC मार्किंग।
* स्टैक द्वारा संसाधित तरल पदार्थों के संपर्क में आने वाली सभी सामग्री एफडीए नियमों का पालन करती है, जो दवा और जैव प्रौद्योगिकी अनुप्रयोगों के लिए सुरक्षा सुनिश्चित करती है।
* ब्रिटिश मानकों के अनुरूपता के लिए यूकेसीए प्रमाणन।
* उच्च गुणवत्ता वाली उत्पादन प्रक्रियाओं और पर्यावरण स्थिरता की गारंटी देने वाली आईएसओ 9001 और आईएसओ 14001 सुविधा में निर्मित।
* इस्लामी खाद्य एवं पोषण परिषद अमेरिका (IFANCA®) द्वारा हलाल प्रमाणन, इस्लामी आहार कानूनों के अनुपालन को सुनिश्चित करता है।
ये आश्वासन आपको अपनी अति शुद्ध जल आवश्यकताओं के लिए ई-सेल एमके-3फार्मएचटी स्टैक को अपनाने में मन की शांति प्रदान करते हैं।
ई-सेल MK-3PharmHT स्टैक के संचालन और उपयोग पर नोट्सः
1.प्रदर्शन परिवर्तनःवास्तविक प्रदर्शन विशिष्ट साइट स्थितियों के आधार पर विचलित हो सकता है। अपेक्षित पानी की गुणवत्ता, प्रतिरोध, सोडियम,और आपके डिजाइन की शर्तों के अनुरूप सिलिका प्रदर्शन गारंटीबोरॉन या अतिरिक्त गारंटी के लिए, कृपया Veolia से संपर्क करें।
2.इनलेट दबाव का निर्धारणःइनलेट दबाव उत्पाद और केंद्रित धाराओं के लिए डाउनस्ट्रीम दबाव आवश्यकताओं, विपरीत या समवर्ती संचालन की पसंद से प्रभावित होता है,और स्टैक भर में दबाव में गिरावट.
3.नाममात्र शर्तें:सभी विनिर्देश नाममात्र प्रवाह दरों और 25°C पर दिए गए हैं। डिजाइन-विशिष्ट सत्यापन के लिए Winflows प्रोजेक्शन सॉफ्टवेयर देखें।
4.फ़ीड वाटर के विनिर्देश:Winflows प्रक्षेपण सॉफ्टवेयर और ई-सेल स्टैक के मालिकों के मैनुअल का उपयोग करके अपने डिजाइन स्थितियों के लिए फ़ीड पानी विनिर्देशों की जांच करें।
5.टीईए (कुल विनिमय योग्य आयन):टीईए फ़ीड वाटर में मौजूद सभी आयनों की सामूहिक सांद्रता को दर्शाता है, जिसमें OH-, CO2 और SiO2 के योगदान शामिल हैं।यह सुनिश्चित करने के लिए Winflows का उपयोग करने के लिए आवश्यक है कि फ़ीड पानी TEA आवेदन के विशिष्ट संचालन की स्थिति के तहत स्वीकार्य हैतालिकाबद्ध मान न्यूनतम प्रवाह और अधिकतम तापमान पर दिया गया है।
6.फ़ीड पानी की कठोरता की सीमाएँः1.0 ppm के रूप में कैसीओ 3 फ़ीड वाटर कठोरता सीमा विशेष रूप से मानक विपरीत धारा प्रवाह संचालन के लिए लागू होती है। समवर्ती प्रवाह में काम करते समय, अनुमत फ़ीड वाटर कठोरता 0 तक कम हो जाती है।1 ppm CaCO3 के रूप में.
7.सिलिका सीमा पर विचारःअनुमेय सिलिका सीमा घट जाती है क्योंकि प्रवाह नाममात्र के मानों से अधिक होता है। इसके अतिरिक्त, यदि फ़ीड वाटर की कठोरता CaCO3 के रूप में 0.5 ppm से अधिक होती है, तो अनुमेय सिलिका सीमा 0.5 ppm तक घट जाती है।
8.बोरॉन फ़ीड स्तरःबोरॉन फीड का स्तर 0.3 ppm से अधिक नहीं होना चाहिए जब भी 10 MOhm-cm से अधिक सिलिका गारंटी आवश्यकता या प्रतिरोधिता गारंटी आवश्यकता होती है।बोरॉन के उच्च स्तर से प्रदर्शन प्रभावित हो सकता हैइन आवश्यकताओं के अभाव में, सीमा 1.0 ppm बोरॉन है।
9.रिवर्स ऑस्मोसिस या समकक्ष फ़ीड वाटर:आरओ की सिफारिश की जाती है क्योंकि यह ईडीआई फ़ीड वाटर प्रदान करता है जो काफी हद तक कणों, कोलोइडल सामग्री और उच्च आणविक भार वाले कार्बनिक पदार्थों से मुक्त होता है जो आयन विनिमय माध्यमों को दूषित कर सकते हैं।यह महत्वपूर्ण है क्योंकि ईडीआई स्टैक को कण पदार्थ को हटाने के लिए बैकवॉश/फ्लुइडिज नहीं किया जा सकता हैआरओ (या किसी अन्य स्रोत) और ई-सेल के बीच खुले विन्यास वाली प्रणालियों में ई-सेल से ऊपर के भाग में कण संदूषण से बचाने के लिए फ़िल्टर शामिल होने चाहिए।एक 5 μm पूर्ण या 1 μm नाममात्र फिल्टर उपयुक्त है.
10.एपीएचए रंग मानकःएपीएचए अमेरिकी सार्वजनिक स्वास्थ्य संघ के लिए नामित रंग मानक / पैमाने को संदर्भित करता है और इसे एएसटीएम डी 1209 द्वारा परिभाषित किया गया है।
ई-सेल MK-3PharmHT स्टैक के संचालन और रखरखाव के बारे में विस्तृत और विशिष्ट जानकारी के लिए कृपया Winflows प्रोजेक्शन सॉफ्टवेयर और अन्य प्रासंगिक प्रलेखन देखें।
अधिक मॉडल के लिए, कृपया क्लिक करें:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
ई-सेल ईडीआई प्रौद्योगिकी प्रदर्शन उदाहरण
ई-सेल ईडीआई तकनीक को बिजली, पेट्रोलियम, रसायन, इस्पात, दवा और इलेक्ट्रॉनिक्स जैसे विभिन्न उद्योगों में सफलतापूर्वक लागू किया गया है।
आवेदन के मामलों के लिए, कृपया क्लिक करेंःhttps://www.fgwater.com/Industries/
