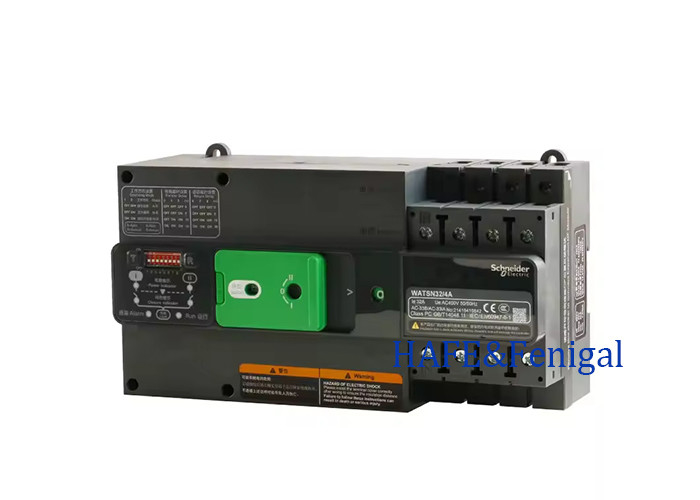

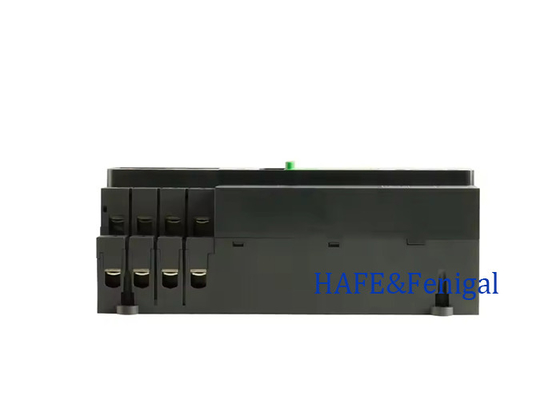

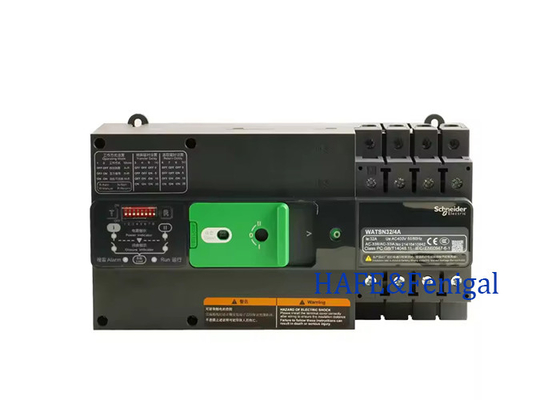

WATSN SERIES पीसी स्तर स्वचालित स्थानांतरण स्विच WATSN-100/32/4A NA00324 100A/160A/250A/630A
इस नई पीढ़ी के ट्रांसफर पैक्ट वाटसन के लाभों को "कमपाक्ट और उत्तम, बहुत आशाजनक" शब्दों में वर्णित किया जा सकता हैः
कॉम्पैक्टः छोटे पदचिह्न के साथ, यह बहुत सीमित स्थानों में फिट हो सकता है। एक छोटे फॉर्म फैक्टर के साथ, कैबिनेट की चौड़ाई 400 मिमी तक कम हो सकती है।
उत्कृष्ट: अद्वितीय और चतुर डिजाइन. तीन उत्तेजना स्थितियों मिलीसेकंड में तेजी से स्विच प्रदान करने के लिए एकीकृत कर रहे हैं.
परिष्कृतः बार-बार शार्निंग के परिणामस्वरूप उत्कृष्ट प्रदर्शनः श्रेणी AC-33B, पूर्ण सीमा अल्पकालिक प्रतिरोध वर्तमान (Icw)
गुणवत्ताःगुणवत्ता और सुरक्षा हमेशा पहले आती है। स्वचालित दुबला उत्पादन लाइन बुद्धिमान विनिर्माण के साथ उच्च गुणवत्ता वाले उत्पाद बनाती है।
महानः स्मार्ट और क्लासिक. पूर्ण सीमा नियंत्रक पूर्ण इंटरकनेक्शन सक्षम करने के लिए Modbus संचार प्रोटोकॉल का समर्थन करते हैं.
विविधताः विभिन्न आवश्यकताओं को पूरा करें- सरल और पूर्ण नियंत्रण, पूर्ण बहु-प्रणाली प्रमाणन।
लचीलाः लचीला निर्माण और विस्तार की अनुमति देता है। मॉड्यूलर डिजाइन अनुकूलित कार्य विस्तार की अनुमति देता है।
अनुकूलित: आपकी आवश्यकताओं के लिए डिज़ाइन किया गया। पूरी तरह से TIDE 2.0 बुद्धिमान नियंत्रण प्रणाली और एकीकृत मंच वास्तुकला से लैस।
The new TransferPacT WATSN series automatic transfer switch is designed for switching between two power sources in a power supply and distribution system with a rated working voltage of AC 400V and below and a rated frequency of 50 or 60 Hz to ensure continuity, सुरक्षा और प्रमुख भारों की विश्वसनीयता एक उत्तेजना ड्राइव संरचना शामिल है। अपने उत्कृष्ट प्रदर्शन और उच्च अंत गुणवत्ता के साथ, यह एक उच्च गुणवत्ता वाले वाहन है।यह विभिन्न वातावरणों में व्यापक रूप से लागू होता है और प्रत्येक ग्राहक को पूरा करता है
वर्ग पीसी
• यांत्रिक स्विचिंग उपकरणों पर आधारित ट्रांसफर स्विच उपकरण, जिन्हें मुख्य संपर्कों को खुले या बंद रखने के लिए विद्युत शक्ति की आवश्यकता नहीं होती है औरऔर सामान्य सर्किट स्थितियों में ब्रेक करंट सहित ऑपरेटिंग अधिभार स्थितियों में, और शॉर्ट-सर्किट धाराओं का निर्माण और प्रतिरोध करता है।
IEC60947-6-1 से निकाला गया
WATSN स्वचालित हस्तांतरण स्विच विशेष रूप से शक्ति हस्तांतरण के लिए मानक आवश्यकताओं के अनुसार डिजाइन किया गया है। यह प्रदान नहीं करता है
यह स्विच की सुरक्षा सुनिश्चित कर सकता है, लेकिन इसमें बहुत अधिक प्रतिरोध और कनेक्टिविटी क्षमता होती है।
ओवरलोड या शॉर्ट सर्किट जैसी विफलता के कारण क्षतिग्रस्त, इस प्रकार सर्किट की विश्वसनीय कनेक्टिविटी को बनाए रखा जाता है।
| फ्रेम |
100 |
160 |
250 |
630 |
| नामित परिचालन करंट (A) Ie AC-33B |
63 |
160 |
250 |
630 |
| खंभे की संख्या |
2,3,4 |
2,3,4 |
2,3,4 |
3,4 |
| परिचालन पद |
3 |
3 |
3 |
3 |
| नियंत्रण के प्रकार |
ए, आर |
ए, आर |
ए, आर |
ए, आर |
| GB/T 14048.11 (IEC 60947-6-1) द्वारा निर्धारित विद्युत गुण |
|
|
|
|
|
| नामित इन्सुलेशन वोल्टेज (V) |
ु |
690 |
800 |
800 |
800 |
| नामित आवेग प्रतिरोध वोल्टेज (V) |
उम्प |
6000 |
8000 |
8000 |
8000 |
| नामित परिचालन वोल्टेज (V) |
Ue AC50/60Hz |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
380-415V |
| नामित परिचालन आवृत्ति (हर्ट्ज) |
f |
50/60 |
50/60 |
50/60 |
50/60 |
| नामित अल्पकालिक प्रतिरोध धारा (kA/60ms) |
Icw |
5 |
10 |
10 |
12.6 |
| संक्षिप्त सर्किट बनाने की नामित क्षमता (kA) |
आईसीएम |
7.65 |
17 |
17.24 |
25.55 |
| पीक करंट (kA) |
आइपैक |
16.24 |
20.84 |
20.04 |
33.91 |
| यांत्रिक स्थायित्व |
8000 |
10000 |
10000 |
10000 |
| विद्युत स्थायित्व |
6000 |
6000 |
6000 |
6000 |
| स्थापना और कनेक्शन |
|
|
|
|
|
| स्थापित करने की विधि |
रेल/आधार प्लेट |
रेल/आधार प्लेट |
आधार प्लेट |
आधार प्लेट |
| वायरिंग विधि |
केबल |
फ्लैट फ्लेडिंग स्टार्स |
फ्लैट फ्लेडिंग स्टार्स |
फ्लैट फ्लेडिंग स्टार्स |
| सहायक यंत्र |
|
|
|
|
|
| लटकन से बाहर |
■ |
■ |
■ |
■ |
| स्थिति प्रतिक्रिया |
□ |
□ |
■ |
■ |
| टर्मिनल कवर |
□ |
□ |
- |
- |
| रेल का बंधन |
□ |
□ |
- |
- |
| टर्मिनल इन्सुलेशन कवर |
■ |
■ |
- |
- |
| इंटरफेज इन्सुलेटिंग स्क्रीन |
- |
- |
□ |
□ |
नोट्स: ■ मानक □ वैकल्पिक) 1) डिफ़ॉल्ट 230V/400V
नोट्स:
नियंत्रक प्रकारों में शामिल हैंः ए - अंत प्रकार; बी - बुनियादी प्रकार; डी- स्मार्ट प्रकार
पारंपरिक ताप धाराः 32, 40, 63, 80, 100, 160, 250, 400, 630
चुनने योग्य खंभे की संख्याः 3, 4 (सभी श्रृंखला)
विद्युत उपकरण वर्गः पीसी - बिना शॉर्ट सर्किट और अधिभार सुरक्षा के
ऑपरेशन मोडः R - स्वचालित परिवर्तन और स्वचालित वसूली; S - स्वचालित वसूली के बिना स्वचालित परिवर्तन; I - पारस्परिक स्टैंडबाय
अतिरिक्त कार्यः एक्स-फायर प्रोटेक्शन लिंकेज; एफ-फीडबैक सिग्नल (स्थिति फीडबैक सिग्नल); आई - करंट मॉनिटरिंग मॉड्यूल (केवल टाइप डी कंट्रोलर के लिए उपलब्ध)
*: INT श्रृंखला के एक्ट्यूएटरों के लिए, "*" और निम्नलिखित "." से चिह्नित पाठ को जोड़ने की आवश्यकता नहीं है।
**: स्थापना के दो तरीके प्रदान किए जा सकते हैंः उपकरण-माउंटेड और पैनल-माउंटेड।
यदि पैनल की स्थापना आवश्यक है तो कृपया एक नोट जोड़ें।
