ई-सेल MK-3MiniHT एकमात्र प्रयोगशाला और फार्मास्युटिकल इलेक्ट्रोडायनीज़ेशन (EDI) स्टैक है जिसे निम्नलिखित के लिए डिज़ाइन किया गया हैः
• औषधीय अनुप्रयोगों के लिए अतिशुद्ध जल प्रदान करें।
• 160 चक्रों के लिए 185° फारेनहाइट (85° सेल्सियस) तक गर्म पानी से स्वच्छ हो।
• बिना सॉल्वर इंजेक्शन के संकुचित करें और संकुचित करें।
• स्टैक बोल्ट कसने की आवश्यकता नहीं है।
• लीक मुक्त होना, गारंटी।
• कम शक्ति, <150 वीडीसी पर काम करें।
विवरण और प्रयोग:
ई-सेल एमके-3एमआईनीएचटी स्टैक गर्म पानी से स्वच्छ करने योग्य ईडीआई स्टैक हैं जो रिवर्स ऑस्मोसिस (आरओ) से पानी के विघटन और पॉलिश करने के लिए विद्युत धारा का उपयोग करते हैं।MK-3MiniHT के लिए उत्पाद पानी आज के दवा अनुप्रयोगों में आवश्यक USP गुणवत्ता स्तर से अधिक है.
विशिष्ट अनुप्रयोग:
• दवा
• प्रयोगशाला
विनिर्देश
|
निर्माता
|
सूएज़
|
|
श्रृंखला
|
ई-सेल
|
|
मॉडल संख्या
|
MK-3MiniHT
|
|
भाग संख्या
|
3044124
|
|
आवेदन
|
विशिष्ट प्रदर्शन - उत्पाद की गुणवत्ता -
प्रतिरोधः > 10 MOhm-cm
TOC: < 500 ppb
गर्म पानी से सैनिटाइजेशन - 1 घंटे के सैनिटाइजेशन चक्रों की संख्याः 160 चक्र
सैनिटाइजेशन तापमान:176 से 185oF / 80 से 85oC
अधिकतम सैनिटाइजेशन इनलेट दबावः 2.1 बार 30 psi
परिचालन पैरामीटर-
वसूलीः 92% तक
एकाग्रता प्रवाहः काउंटर करंट - मानक, समवर्तमान < 0.1ppm (कैसीओ 3 के रूप में) फ़ीड कठोरता
वोल्टेजः 0 से 150 वीडीसी
एम्परेजः 0 से 5.2 एडीसी
इनलेट दबाव (काउंटर करंट) - 60 से 90 पीएसआई (4.1 से 6.2 बार)
(समान धारा) - 45 से 90 पीएसआई (3.1 से 6.2 बार)
नाममात्र प्रवाह पर दबाव में गिरावटः 20 से 35 पीएसआई (1.4 से 2.4 बार)
अधिकतम फ़ीड वाटर विनिर्देशः
फ़ीड वाटर - कुल विनिमय योग्य आयनों (TEA CaCO3 के रूप में): <25 mg/l <25 ppm
फ़ीड वाटर ️ चालकता, NaHCO3 समकक्ष <43 μS/cm <43 μS/cm
तापमानः 4.4 से 40oC 40 से 104oF
कुल कठोरता (CaCO3 के रूप में): < 1,0 mg/l < 1,0 ppm
सिलिकॉन (SiO2): < 1,0 mg/l < 1,0 ppm
कुल कार्बनिक कार्बन, सी के रूप में टीओसीः < 0.5 मिलीग्राम/एल < 0.5 पीपीएम
कुल क्लोरीनः < 0.05 mg/l < 0.05 ppm
|
|
विवरण
|
नाममात्र प्रवाहः 5 gpm (1.14 m3/hr)
प्रवाह दर रेंजः 2.2 ∙ 6.7 gpm (0.5 ∙ 1.52 m3/hr)
|
|
शिपिंग वजन
|
107 पाउंड (49 किग्रा)
|
|
कुल लंबाई
|
28 सेमी
|
|
कुल चौड़ाई
|
12" (30 सेमी)
|
|
कुल ऊँचाई
|
24" (61 सेमी)
|

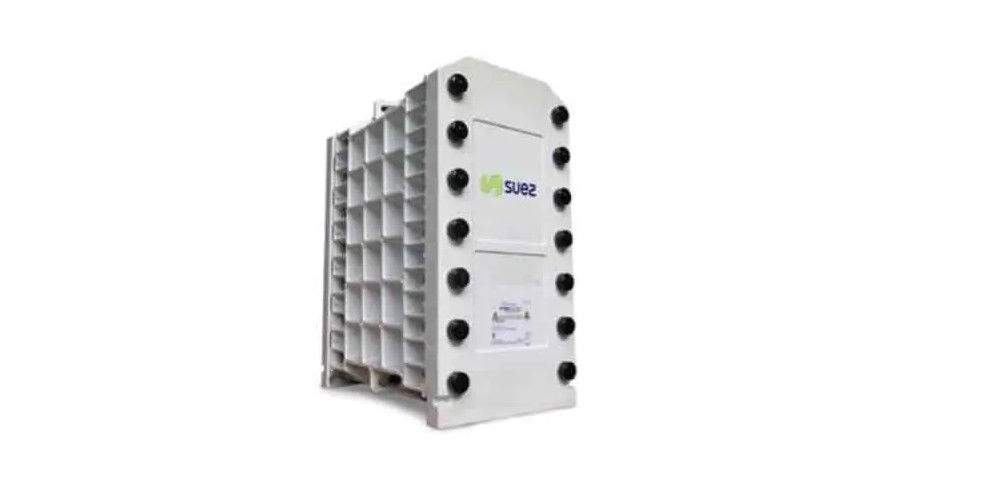

निम्नलिखित चित्र में GE, Suez और Veolia को बाईं ओर से दाईं ओर दिखाया गया है (सभी एक ही उत्पाद):वेओलियाईडीआई मॉड्यूल)
ई-सेल MK-3MiniHT का उत्पाद पानी छोटे पैमाने पर औद्योगिक अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है, जहां यह यूएसपी, ईपी और अन्य फार्माकोपिया द्वारा आवश्यक गुणवत्ता मानकों से अधिक है।यह इंजेक्शन के लिए पानी जैसे विभिन्न अनुप्रयोगों में उपयोग के लिए विश्वसनीय हैडिजाइन प्रक्रिया को आसान बनाने और आपके ईडीआई अनुप्रयोग में विश्वास को और बढ़ाने के लिए,वेओलिया Winflows* सॉफ्टवेयर के माध्यम से या प्रत्यक्ष संपर्क के माध्यम से ई-सेल के लिए प्रदर्शन अनुमान और गारंटी प्रदान करता हैयह सुनिश्चित करता है कि आप आसानी और सटीकता के साथ ई-सेल एमके-3 मिनीएचटी को अपनी जल शोधन आवश्यकताओं में आत्मविश्वास से एकीकृत कर सकें।
ई-सेल MK-3MiniHT स्टैक के लिए गुणवत्ता आश्वासन कठोर है, कई अंतरराष्ट्रीय मानकों और प्रमाणपत्रों का पालन करता है। उत्पाद CE, RoHS, CSA, और EAC अंकन रखता है,विभिन्न सुरक्षा और पर्यावरण नियमों का अनुपालन सुनिश्चित करना. ई-सेल एमके-3MiniHT स्टैक द्वारा संसाधित तरल पदार्थों के साथ सीधे संपर्क में सभी सामग्री एफडीए द्वारा निर्धारित आवश्यकताओं को पूरा, खाद्य ग्रेड सुरक्षा की गारंटी.यह यूकेसीए से प्रमाणित है, जो कि ब्रिटिश मानकों के अनुरूप है।
एक ऐसी सुविधा में निर्मित जो आईएसओ 9001 (गुणवत्ता प्रबंधन) और आईएसओ 14001 (पर्यावरण प्रबंधन) मानकों का पालन करती है,ई-सेल MK-3MiniHT स्टैक उत्पाद की गुणवत्ता और पर्यावरणीय स्थिरता दोनों में उत्कृष्टता के प्रति अपनी प्रतिबद्धता को और प्रदर्शित करता हैइसके अतिरिक्त, इस स्टैक को इस्लामिक फूड एंड न्यूट्रिशन काउंसिल ऑफ अमेरिका (IFANCA®) द्वारा हलाल प्रमाणित किया गया है,हलाल आहार संबंधी प्रतिबंधों के लिए आवेदनों में उपयोग के लिए इसकी उपयुक्तता को मान्य करनागुणवत्ता आश्वासन के उपायों का यह व्यापक सूट यह सुनिश्चित करता है कि ई-सेल एमके-3 मिनीएचटी स्टैक सुरक्षा, गुणवत्ता और विश्वसनीयता के उच्चतम मानकों को पूरा करता है।
|
MK-3MiniHT ढेर विनिर्देश
|
|
नाममात्र प्रवाह
|
1.14 m3/h (५)0 gpm)
|
|
प्रवाह दर रेंज
|
0.5 ¢1.6 m3/h (2.2 ¢7.0 gpm)
|
|
नौवहन वजन
|
57 किलो (126 पाउंड)
|
|
आयाम
(चौड़ाई x ऊँचाई x गहराई)
|
30 सेमी x 61 सेमी x 29 सेमी
12 ¢ x 24 ¢ x 12 ¢
|
|
उत्पाद पानी गुणवत्तानोट 1
|
|
गारंटी उपलब्ध
|
|
प्रतिरोध
|
≥ 10 (औषधि) या
≥ 16 मोह-cm (औद्योगिक)
|
|
सोडियम
|
≤ 3 पीपीबी (औद्योगिक)
|
|
सिलिकॉन (SiO2)
|
जैसा कम जैसे 5 पीपीबी(औद्योगिक)
|
|
विशिष्ट हटाना दक्षता
|
|
सोडियम
|
≥ 99९% हटाना
|
|
सिलिकॉन (SiO2)
|
ऊपर तक 99 प्रतिशत हटाना
|
|
परिचालनपैरामीटर
|
|
पुनर्प्राप्ति
|
ऊपर तक ९३%
|
|
वोल्टेज
|
0 ¢ 150 वीडीसी
|
|
एम्पेरैज
|
0 ¢5.2 एडीसी
|
|
इनलेट दबाव नोट 2
|
≤ 6.9 बार (100 पीएसआई)
|
|
दबाव गिराना नोट 3
|
1.4 ¢2.8 बार (20 ¢40 पीएसआई)
|
|
गर्म पानी की स्वच्छता चक्र
|
160
|
|
अधिकतम स्वच्छतातापमान
|
85 डिग्री सेल्सियस (185oF)
|
|
अधिकतम सैनिटाइजेशन इनलेट दबाव
|
2.1 बार (30 पीएसआई)
|
|
फ़ीड पानी विनिर्देश नोट 4
|
|
कुल विनिमय योग्य आयन
(TEA के रूप में CaCO3)नोट 5
|
≤ 68.2पीपीएम
|
|
प्रवाहकता समकक्ष
|
≤ 117μS/cm
|
|
तापमान
|
4.4 ̊40 ̊C (40 ̊104 ̊F)
|
|
कुल कठोरता (कैसीओ के रूप में)3)नोट 6
|
≤ 1.0पीपीएम
|
|
सिलिकॉन (SiO)2)नोट 7
|
≤ 1.0पीपीएम
|
|
कुल जैविक कार्बन (TOC C के रूप में)
|
≤ 0.5पीपीएम
|
|
कुलक्लोरीन
|
≤ 0.05 पीपीएम
|
|
फे, एमएन, H2एस
|
≤ 0.01 पीपीएम
|
|
बोरॉन नोट 8
|
≤ 1.0पीपीएम
|
|
पीएच
|
4 तक11
|
|
तेल &वसा
|
कोई नहीं पता लगाने योग्य
|
|
कण नोट 9
|
आरओप्रवेश करना
|
|
ऑक्सीकरण एजेंट
|
कोई नहीं पता लगाने योग्य
|
|
रंग नोट 10
|
≤ 5एपीएचए
|
ई-सेल MK-3MiniHT स्टैक पर नोट्सः
1. वास्तविक साइट की स्थिति प्रणाली के प्रदर्शन को प्रभावित कर सकती है. यह अपेक्षित पानी की गुणवत्ता, प्रतिरोध, सोडियम,और निर्दिष्ट डिजाइन स्थितियों के तहत सिलिका प्रदर्शन की गारंटीबोरॉन या किसी अन्य गारंटी के लिए, कृपया अधिक जानकारी के लिए Veolia से संपर्क करें।
2- इनपुट दबाव कई कारकों से निर्धारित होता है, जिसमें उत्पाद और एकाग्रता दोनों धाराओं के लिए डाउनस्ट्रीम दबाव आवश्यकताएं शामिल हैं,विपरीत या समवर्ती संचालन मोड का चयन, और दबाव ढेर भर में गिर जाता है।
3. नाममात्र प्रवाह दर और 25°C का तापमान संदर्भ स्थितियां हैं। वास्तविक डिजाइन स्थितियों के तहत सत्यापन के लिए विनफ्लोस प्रोजेक्शन सॉफ्टवेयर का संदर्भ लेना उचित है।
4कृपया यह सुनिश्चित करने के लिए विनफ्लोस प्रोजेक्शन सॉफ्टवेयर और ई-सेल स्टैक के मालिक के मैनुअल का संदर्भ लें कि फ़ीड वाटर विनिर्देश सिस्टम की डिजाइन स्थितियों के लिए उपयुक्त हैं।
5टीईए (टोटल एक्सचेंजेबल आयन) फ़ीड वाटर में आयनों की कुल सांद्रता को दर्शाता है, जिसमें OH-, CO2, और SiO2 के योगदान शामिल हैं।यह पुष्टि करने के लिए कि फ़ीड वाटर टीईए आवेदन की विशिष्ट संचालन स्थितियों के तहत स्वीकार्य है, यह आवश्यक है कि विनफ्लो का उपयोग करेंदी गई तालिका मान न्यूनतम प्रवाह और अधिकतम तापमान पर आधारित है।
6. कैसीओ 3 के रूप में 1.0 पीपीएम की इनपुट पानी कठोरता सीमा विशेष रूप से मानक विपरीत प्रवाह संचालन पर लागू होती है।अनुमेय फ़ीड वाटर कठोरता 0 तक कम हो जाती है.1 पीपीएम CaCO3 के रूप में
7अनुमेय सिलिका सीमा तब कम होती है जब प्रवाह नाममात्र मूल्य से अधिक हो जाता है। इसके अतिरिक्त, सीमा 0.5 पीपीएम तक कम हो जाती है यदि फ़ीड वाटर कठोरता 0.5 पीपीएम से अधिक है।
8बोरॉन फीड लेवल को 0.3 पीपीएम के रूप में बी पर सीमित किया जाता है जब भी 10 एमओएम-सेमी से अधिक सिलिका गारंटी या प्रतिरोधिता गारंटी की आवश्यकता होती है।उच्च बोरॉन स्तर संभावित रूप से प्रणाली के प्रदर्शन को प्रभावित कर सकते हैंइन आवश्यकताओं के बिना, सीमा 1.0 ppm बोरॉन तक बढ़ा दी जाती है।
9ईडीआई प्रणाली को फ़ीड वाटर प्रदान करने के लिए रिवर्स ऑस्मोसिस (आरओ) या समकक्ष प्रक्रिया की सिफारिश की जाती है। आरओ प्रभावी रूप से कण पदार्थ, कोलोइडल सामग्री,और उच्च आणविक भार वाले कार्बनिक पदार्थ जो आयन विनिमय माध्यमों को प्रदूषित कर सकते हैंचूंकि ईडीआई स्टैक में आयन विनिमय माध्यम के पैक किए गए बिस्तर होते हैं जिन्हें बैकवॉश/फ्लुइडिज नहीं किया जा सकता है, इसलिए आरओ पारगम्यता गुणवत्ता को निर्दिष्ट करना महत्वपूर्ण है।आरओ प्रणाली (या अन्य स्रोत) और ई-सेल (ई) के बीच एक खुला लूप के साथ सिस्टमउदाहरण के लिए, एक टैंक, डेकार्बोनेटर) को ई-सेल से तुरंत पहले फिल्टर शामिल करना चाहिए ताकि इसे कणों से दूषित होने से बचाया जा सके।एक 5 μm पूर्ण या 1 μm नाममात्र फिल्टर स्वीकार्य माना जाता है.
10. एपीएचए रंग मानकों / पैमाने का नाम अमेरिकन पब्लिक हेल्थ एसोसिएशन के नाम पर रखा गया है और एएसटीएम डी 1209 द्वारा परिभाषित किया गया है। ये मानक पानी के रंग को मापने और वर्गीकृत करने में मदद करते हैं,जो पानी की गुणवत्ता का सूचक हो सकता है.
अधिक मॉडल के लिए, कृपया क्लिक करें:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
ई-सेल ईडीआई प्रौद्योगिकी प्रदर्शन उदाहरण
ई-सेल ईडीआई तकनीक को बिजली, पेट्रोलियम, रसायन, इस्पात, दवा और इलेक्ट्रॉनिक्स जैसे विभिन्न उद्योगों में सफलतापूर्वक लागू किया गया है।
आवेदन के मामलों के लिए, कृपया क्लिक करेंःhttps://www.fgwater.com/Industries/
