MK3pharmHT - ईडीआई सेल

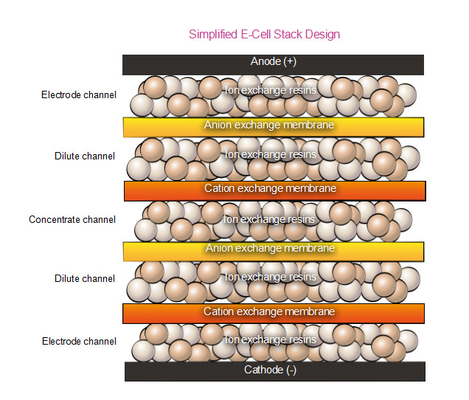

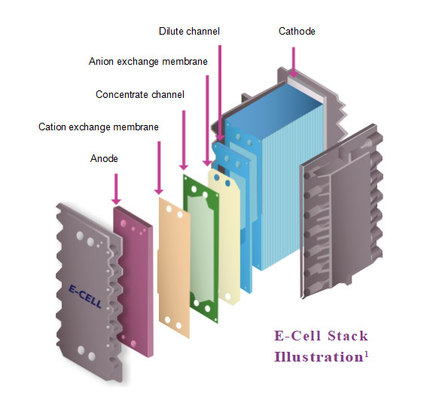

MK-3pharmHT मॉड्यूल एक ईडीआई सेल है जो दवा अनुप्रयोगों के लिए अत्यंत उच्च स्तर की शुद्धता के साथ खनिज रहित पानी उत्पन्न करने में सक्षम है।आयनों को आयन विनिमय राल के माध्यम से समाप्त किया जाता है, जो विद्युत धारा द्वारा निरंतर पुनरुत्पादित होता है। इसलिए, इसकी कार्यक्षमता बहाल करने के लिए प्रक्रिया विराम और पुनरुत्पादक रसायनों की आवश्यकता नहीं है।
इसके अतिरिक्त मॉड्यूल को हीट सैनिटाइजेशन (160 चक्र T < 85 oC - P < 2.1 bar पर) से गुजरना पड़ सकता है। इस प्रकार,उत्पादित जल की गुणवत्ता को सूक्ष्मजीव विज्ञान के दृष्टिकोण से भी अनुकूलित करना संभव है.
तकनीकी डेटाः
| ई-सेल का डिजाइन दबावटीएममॉड्यूल |
6.2 बार |
| कामकाजी दबाव |
3.1-6.2 बार |
| भार का नुकसान |
1.4-2.4 बार |
| परिचालन तापमान |
4.4-40oसी |
| झिल्ली |
असाही ग्लास कॉर्पोरेशन (एजीसी) |
| आयन विनिमय राल |
मित्सुबिशी केमिकल |
| एनोड सामग्री |
आईआरओx/TIO2सु टी |
| कैथोड सामग्री |
स्टेनलेस स्टील |
| आयाम |
300 x 480 x h 610 मिमी |
| वजन |
92 किलो |
| संबंध |
टीसी (1" फ़ूड के लिए - 3/4" एकाग्रता के लिए) |
प्रदर्शनः
| न्यूनतम प्रवाह दर |
1.6 मीटर3/h |
| अधिकतम प्रवाह दर |
4.6 मीटर3/h |
| सामान्य प्रवाह |
4.1 मीटर3/h |
| पुनर्प्राप्ति |
90-95% |
| आपूर्ति वोल्टेज |
300 वीडीसी (अधिकतम) |
| वर्तमान |
0.5 - 5.2 ए |
| उत्पादित जल की गुणवत्ता |
प्रतिरोध >10 MΩ-cm |
आपूर्ति किए जाने वाले पानी को निम्नलिखित आवश्यकताओं को पूरा करना चाहिए:
| घटक |
इकाई |
विद्युत आपूर्ति |
| टीई* |
पीपीएम CaCO3 |
< 25 @ 4.1 मीटर3/h |
| प्रवाहकता |
uS/cm |
<43 |
| पीएच |
|
5 से 9 तक |
| कठोरता |
पीपीएम CaCO3 |
< 1 |
| सिलिकॉन (प्रतिक्रियाशील) |
पीपीएम |
< 1 |
| टीओसी |
पीपीएम |
< 0.5 |
| कुल क्लोरीन |
पीपीएम |
< 0.05 |
| Fe, Mn, H2S |
पीपीएम |
< 0.01 |
| एसडीआई 15 मिनट. |
|
< 1.0 |
| धुंधलापन |
एनटीयू |
< 1.0 |
| तेल और वसा |
|
पता नहीं लगाया जा सकता |
| ऑक्सीकरण एजेंट |
|
पता नहीं लगाया जा सकता |
| रंग |
एपीएचए |
< 5 |
* टीईए कुल आयनिक भार का प्रतिनिधित्व करता है, इस प्रकार CO2 सहित
किसी भी मामले में, मॉड्यूल को राल या झिल्ली को नुकसान पहुंचाने वाले घटकों से संरक्षित किया जाना चाहिए। मॉड्यूल को अत्यधिक दबाव और पानी के हथौड़े की घटनाओं से भी संरक्षित किया जाना चाहिए।
नोटः मॉड्यूल के लिए फ़ीड रिवर्स ऑस्मोसिस पारगम्य या समकक्ष विशेषताओं वाले पानी होना चाहिए। किसी भी मामले में,उपरोक्त मापदंडों को प्रत्येक व्यक्तिगत प्रदूषक के लिए अधिकतम मान माना जाना चाहिए, और एक विशिष्ट अनुप्रयोग के साथ संगत इनलेट पानी की गुणवत्ता को मामले के आधार पर निर्धारित किया जाना चाहिए।

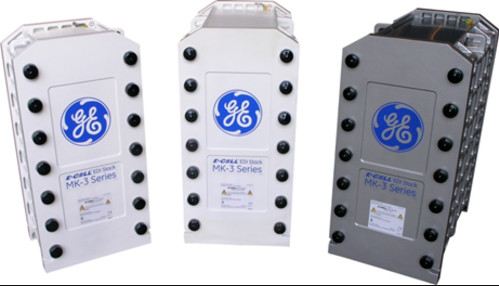

निम्नलिखित चित्र में GE, Suez और Veolia को बाईं ओर से दाईं ओर दिखाया गया है (सभी एक ही उत्पाद):वेओलियाईडीआई मॉड्यूल)
विशिष्ट अनुप्रयोग
ई-सेल एमके-3फार्मएचटी स्टैक अल्ट्रा-शुद्ध पानी का उत्पादन करता है जो लगातार यूएसपी, ईपी और अन्य फार्माकोपिया द्वारा निर्धारित गुणवत्ता मानकों से अधिक है। इसके विश्वसनीय उपयोग में शामिल हैंः
* इंजेक्शन के प्रयोजनों के लिए पानी का उत्पादन।
*औषधीय स्तर के शुद्ध पानी की आपूर्ति।
* प्रयोगशाला-ग्रेड शुद्ध जल प्रणालियों के लिए स्रोत के रूप में कार्य करना।
डिजाइन प्रक्रिया को सरल बनाने और आपके ईडीआई अनुप्रयोग में विश्वास को और बढ़ाने के लिए,वेओलिया Winflows* सॉफ्टवेयर के माध्यम से या सीधे संपर्क के माध्यम से ई-सेल MK-3PharmHT के लिए प्रदर्शन अनुमान और गारंटी प्रदान करता है.
गुणवत्ता आश्वासन
ई-सेल MK-3PharmHT स्टैक कई प्रमाणपत्रों और अनुपालन के साथ असाधारण गुणवत्ता सुनिश्चित करता हैः
* सुरक्षा और पर्यावरण अनुपालन के लिए CE, RoHS, CSA और EAC मार्किंग।
* स्टैक द्वारा संसाधित तरल पदार्थों के संपर्क में आने वाली सभी सामग्री एफडीए नियमों का पालन करती है, जो दवा और जैव प्रौद्योगिकी अनुप्रयोगों के लिए सुरक्षा सुनिश्चित करती है।
* ब्रिटिश मानकों के अनुरूपता के लिए यूकेसीए प्रमाणन।
* उच्च गुणवत्ता वाली उत्पादन प्रक्रियाओं और पर्यावरण स्थिरता की गारंटी देने वाली आईएसओ 9001 और आईएसओ 14001 सुविधा में निर्मित।
* इस्लामी खाद्य एवं पोषण परिषद अमेरिका (IFANCA®) द्वारा हलाल प्रमाणन, इस्लामी आहार कानूनों के अनुपालन को सुनिश्चित करता है।
ये आश्वासन आपको अपनी अति शुद्ध जल आवश्यकताओं के लिए ई-सेल एमके-3फार्मएचटी स्टैक को अपनाने में मन की शांति प्रदान करते हैं।
| MK-3PharmHT ढेर विनिर्देश |
| नाममात्र प्रवाह |
3.4 m3/h (15 gpm) |
| प्रवाह दर रेंज |
1.6 ¢5.4 m3/h (7.0 ¢23.8 gpm) |
| नौवहन वजन |
100 किलो (220) पाउंड) |
|
आयाम
(चौड़ाई x ऊँचाई x गहराई)
|
30 सेमी x 61 सेमी x 54 सेमी
12 ¢ x 24 ¢ x 22 ¢
|
| उत्पाद पानी गुणवत्तानोट 1 |
| गारंटी उपलब्ध |
| प्रतिरोध |
≥ 10 मोह-सेमी |
| विशिष्ट हटाना दक्षता |
| सोडियम |
≥ 99९% हटाना |
| सिलिकॉन (SiO2) |
ऊपर तक 99 प्रतिशत हटाना |
| परिचालनपैरामीटर |
| पुनर्प्राप्ति |
ऊपर तक ९६% |
| वोल्टेज |
०३०० वीडीसी |
| एम्पेरैज |
0 ¢5.2 एडीसी |
| इनलेट दबाव नोट 2 |
≤ 6.9 बार (100 पीएसआई) |
| दबाव गिराना नोट 3 |
1.4 ¢2.8 बार |
20 ¢40 पीएसआई |
| गर्म पानी की स्वच्छता चक्र |
160 |
| अधिकतम स्वच्छतातापमान |
85 डिग्री सेल्सियस (185oF) |
| अधिकतम सैनिटाइजेशन इनलेट दबाव |
2.1 बार (30 पीएसआई) |
| फ़ीड पानी विनिर्देश नोट 4 |
|
कुल विनिमय योग्य आयन
(TEA के रूप में CaCO3)नोट 5
|
≤ 63.6पीपीएम
|
| प्रवाहकता समकक्ष |
≤ 109μS/cm |
| तापमान |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| कुल कठोरता (कैसीओ के रूप में)3)नोट 6 |
≤ 1.0पीपीएम |
| सिलिकॉन (SiO)2)नोट 7 |
≤ 1.0पीपीएम |
| कुल जैविक कार्बन (TOC C के रूप में) |
≤ 0.5पीपीएम |
| कुलक्लोरीन |
≤ 0.05 पीपीएम |
| फे, एमएन, H2एस |
≤ 0.01 पीपीएम |
| बोरॉन नोट 8 |
≤ 1.0पीपीएम |
| पीएच |
4 तक11 |
| तेल &वसा |
कोई नहीं पता लगाने योग्य |
| कण नोट 9 |
आरओप्रवेश करना |
| ऑक्सीकरण एजेंट |
कोई नहीं पता लगाने योग्य |
| रंग नोट 10 |
≤ 5एपीएचए |
ई-सेल MK-3PharmHT स्टैक के संचालन और उपयोग पर नोट्सः
1.प्रदर्शन परिवर्तनःवास्तविक प्रदर्शन विशिष्ट साइट स्थितियों के आधार पर विचलित हो सकता है। अपेक्षित पानी की गुणवत्ता, प्रतिरोध, सोडियम,और आपके डिजाइन की शर्तों के अनुरूप सिलिका प्रदर्शन गारंटीबोरॉन या अतिरिक्त गारंटी के लिए, कृपया Veolia से संपर्क करें।
2.इनलेट दबाव का निर्धारणःइनलेट दबाव उत्पाद और केंद्रित धाराओं के लिए डाउनस्ट्रीम दबाव आवश्यकताओं, विपरीत या समवर्ती संचालन की पसंद से प्रभावित होता है,और स्टैक भर में दबाव में गिरावट.
3.नाममात्र शर्तें:सभी विनिर्देश नाममात्र प्रवाह दरों और 25°C पर दिए गए हैं। डिजाइन-विशिष्ट सत्यापन के लिए Winflows प्रोजेक्शन सॉफ्टवेयर देखें।
4.फ़ीड वाटर के विनिर्देश:Winflows प्रक्षेपण सॉफ्टवेयर और ई-सेल स्टैक के मालिकों के मैनुअल का उपयोग करके अपने डिजाइन स्थितियों के लिए फ़ीड पानी विनिर्देशों की जांच करें।
5.टीईए (कुल विनिमय योग्य आयन):टीईए फ़ीड वाटर में मौजूद सभी आयनों की सामूहिक सांद्रता को दर्शाता है, जिसमें OH-, CO2 और SiO2 के योगदान शामिल हैं।यह सुनिश्चित करने के लिए Winflows का उपयोग करने के लिए आवश्यक है कि फ़ीड पानी TEA आवेदन के विशिष्ट संचालन की स्थिति के तहत स्वीकार्य हैतालिकाबद्ध मान न्यूनतम प्रवाह और अधिकतम तापमान पर दिया गया है।
6.फ़ीड पानी की कठोरता की सीमाएँः1.0 ppm के रूप में कैसीओ 3 फ़ीड वाटर कठोरता सीमा विशेष रूप से मानक विपरीत धारा प्रवाह संचालन के लिए लागू होती है। समवर्ती प्रवाह में काम करते समय, अनुमत फ़ीड वाटर कठोरता 0 तक कम हो जाती है।1 ppm CaCO3 के रूप में.
7.सिलिका सीमा पर विचारःअनुमेय सिलिका सीमा घट जाती है क्योंकि प्रवाह नाममात्र के मानों से अधिक होता है। इसके अतिरिक्त, यदि फ़ीड वाटर की कठोरता CaCO3 के रूप में 0.5 ppm से अधिक होती है, तो अनुमेय सिलिका सीमा 0.5 ppm तक घट जाती है।
8.बोरॉन फ़ीड स्तरःबोरॉन फीड का स्तर 0.3 ppm से अधिक नहीं होना चाहिए जब भी 10 MOhm-cm से अधिक सिलिका गारंटी आवश्यकता या प्रतिरोधिता गारंटी आवश्यकता होती है।बोरॉन के उच्च स्तर से प्रदर्शन प्रभावित हो सकता हैइन आवश्यकताओं के अभाव में, सीमा 1.0 ppm बोरॉन है।
9.रिवर्स ऑस्मोसिस या समकक्ष फ़ीड वाटर:आरओ की सिफारिश की जाती है क्योंकि यह ईडीआई फ़ीड वाटर प्रदान करता है जो काफी हद तक कणों, कोलोइडल सामग्री और उच्च आणविक भार वाले कार्बनिक पदार्थों से मुक्त होता है जो आयन विनिमय माध्यमों को दूषित कर सकते हैं।यह महत्वपूर्ण है क्योंकि ईडीआई स्टैक को कण पदार्थ को हटाने के लिए बैकवॉश/फ्लुइडिज नहीं किया जा सकता हैआरओ (या किसी अन्य स्रोत) और ई-सेल के बीच खुले विन्यास वाली प्रणालियों में ई-सेल से ऊपर के भाग में कण संदूषण से बचाने के लिए फ़िल्टर शामिल होने चाहिए।एक 5 μm पूर्ण या 1 μm नाममात्र फिल्टर उपयुक्त है.
10.एपीएचए रंग मानकःएपीएचए अमेरिकी सार्वजनिक स्वास्थ्य संघ के लिए नामित रंग मानक / पैमाने को संदर्भित करता है और इसे एएसटीएम डी 1209 द्वारा परिभाषित किया गया है।
ई-सेल MK-3PharmHT स्टैक के संचालन और रखरखाव के बारे में विस्तृत और विशिष्ट जानकारी के लिए कृपया Winflows प्रोजेक्शन सॉफ्टवेयर और अन्य प्रासंगिक प्रलेखन देखें।
