| मॉडल: |
ई-सेल-3एक्स मानक |
जल प्रवाह दर: |
5m3/घंटा |
| जल प्रवाह दर सीमाः |
2.27-6.36m3/hr |
शिपमेंट वजनः |
150 किलो |
| पानी के प्रवेश का दबाव |
4.8-6.9bar (70-100psi) |
मानक प्रवाह दर पर दबाव में गिरावट |
1.4-2.4bar (20-35psi) |
| आयाम (W×H×D) |
30 सेमी × 61 सेमी × 48 सेमी(12×24×19) |
सिलिकॉन (SiO2) ऊपर t |
99 प्रतिशत |
E-CELL-3X औद्योगिक इलेक्ट्रोडायनीकरण (EDI) मॉड्यूल
SUEZ उच्च शुद्धता जल तैयारी उपकरण EDI मॉड्यूल E-CELL-3X एक इलेक्ट्रोडायनीकरण (EDI) मॉड्यूल है जो रिवर्स ऑस्मोसिस पानी को डी-आयनित और पॉलिश करने के लिए विद्युत धारा का उपयोग करता है।E-CELL-3X द्वारा उत्पादित जल अतिशुद्ध जल है, जो आज पानी की गुणवत्ता की आवश्यकताओं के साथ सबसे अधिक मांग वाले उद्योगों के लिए उपयुक्त है।अमेरिकी जीई ई-सेल-3एक्स ईडीआई मॉड्यूल मॉड्यूलर तकनीक को अपनाता है और विभिन्न मॉड्यूलों की संख्या को मेल करके विभिन्न जल उपचार आवश्यकताओं के अनुकूल हो सकता हैअब यह मॉड्यूलर तकनीक एक तकनीकी मानक बन गई है। यह बिजली उत्पादन, माइक्रोइलेक्ट्रॉनिक्स,ठीक रसायन, और फार्मास्यूटिकल्स।
वर्णन और उपयोग

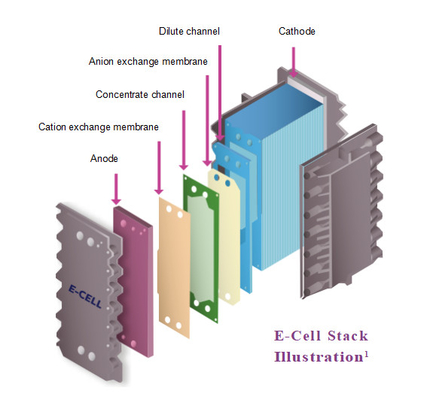

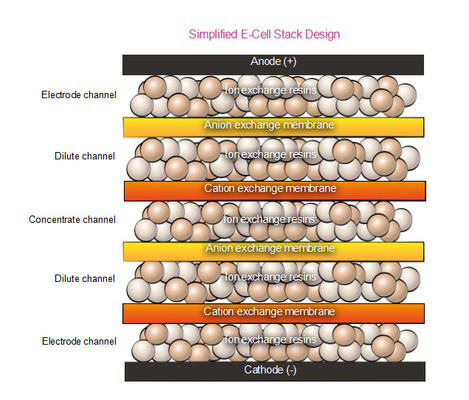

ईडीआई पानी में प्रदूषक आयनों को हटाने के लिए पारंपरिक आयन विनिमय राल और इलेक्ट्रोडायलिसिस तकनीक को व्यवस्थित रूप से जोड़ती है। Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberइसी समय, सीधी धारा पानी के अणुओं को हाइड्रोजन आयनों और हाइड्रॉक्साइड आयनों में आयनित कर सकती है और राल को निरंतर पुनर्जीवित कर सकती है।ईडीआई उच्च शुद्धता वाले पानी का उत्पादन निरंतर और पूर्वानुमानित रूप से कर सकता है.
गुणवत्ता मानक
सीई, यूएल और सीएसए के साथ चिह्नित; आईएसओ 9001:2000 प्रमाणित सुविधा में निर्मित।
ई-सेल-3एक्स ईडीआई मॉड्यूल प्रदर्शन विशेषताएं
• प्रतिरोधः 16 MΩ.cm से अधिक
• सोडियमः 3 पीपीबी से कम
• सिलिका (SiO2) हटानाः 99% तक या 5 ppb से कम अपशिष्ट सामग्री
• बोरॉन हटानेः 95% से अधिक
• वसूलीः 95% तक
• एकाग्रता प्रवाहः पानी के प्रवाह के विपरीत
• वोल्टेजः 0 - 300 वीडीसी
• वर्तमान तीव्रताः 0 - 5.2 एडीसी
• इनलेट दबाव: 4.8 - 6.9 बार 70 - 100 पीएसआई
• मानक प्रवाह पर दबाव में गिरावटः 1.4 - 2.4 बार 20 - 35 पीएसआई

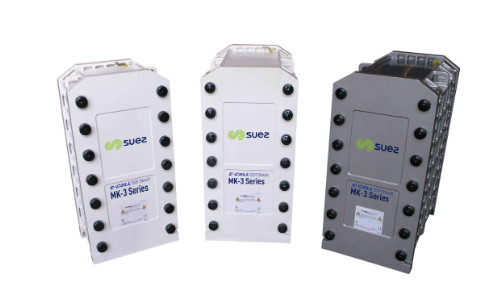

निम्नलिखित चित्र में GE, Suez और Veolia को बाईं ओर से दाईं ओर दिखाया गया है (सभी एक ही उत्पाद):वेओलियाईडीआई मॉड्यूल)
विशिष्ट अनुप्रयोग परिदृश्य
ई-सेल-3एक्स से उत्पाद जल का उपयोग आज के सबसे अधिक मांग वाले अतिशुद्ध जल अनुप्रयोगों को पूरा करने के लिए किया जा सकता है, जिसमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
- अर्धचालक चिप्स, सौर पैनलों और अन्य सूक्ष्म इलेक्ट्रॉनिक उपकरणों को धोने के लिए अतिशुद्ध जल।
- बिजली संयंत्रों और अन्य भारी औद्योगिक स्थलों में उच्च दबाव वाले बॉयलरों के लिए डिमिनेरालाइज्ड फ़ीड वाटर।
- इलेक्ट्रोलाइज़रों में ग्रीन हाइड्रोजन उत्पादन के लिए अति शुद्ध जल।
डिजाइन में आसानी और आपके ईडीआई अनुप्रयोग में अधिक विश्वास के लिए, हम ई-सेल प्रदर्शन भविष्यवाणियों और गारंटी प्रदान करते हैं, जिन्हें आप विनफ्लोस* सॉफ्टवेयर के माध्यम से प्राप्त कर सकते हैं या हमसे संपर्क कर सकते हैं।
गुणवत्ता आश्वासन
- सीई, रोएचएस, सीएसए और ईएसी चिह्नित
-आईएसओ 9001 और आईएसओ 14001 सुविधा में निर्मित
- यूकेसीए द्वारा प्रमाणित
-ई-सेल-3एक्स स्टैक इस्लामिक फूड एंड न्यूट्रिशन काउंसिल ऑफ अमेरिका (IFANCA®) द्वारा हलाल प्रमाणित हैं
| ई-सेल-3एक्स ढेर विनिर्देश |
| नाममात्र प्रवाह |
5.0 m3/h (22 gpm) |
| प्रवाह दर रेंज |
2.3 ¢ 6.4 m3/h (10 ¢ 28 gpm) |
| नौवहन वजन |
165 किलो (364 पाउंड) |
|
आयाम
(चौड़ाई x ऊँचाई x गहराई)
|
30 सेमी x 61 सेमी x 72 सेमी 12 × 24 × 29 |
| उत्पाद पानी गुणवत्तानोट 1 |
| गारंटी उपलब्ध |
| प्रतिरोध |
≥ 16 मोह-सेमी |
| सोडियम |
≤ 3पीपीबी |
| सिलिकॉन (SiO2) |
जैसा कम जैसे 5पीपीबी |
| बोरॉन |
जैसा कम 0 के रूप में।08 पीपीबी |
| विशिष्ट हटाना दक्षता |
| सोडियम |
≥ 99९% हटाना |
| सिलिकॉन (SiO2) |
ऊपर तक 99 प्रतिशत हटाना |
| बोरॉन |
ऊपर तक ९६% हटाना |
| परिचालनपैरामीटर |
| पुनर्प्राप्ति |
ऊपर तक ९७% |
| वोल्टेज |
0 ¢ 400 वीडीसी |
| एम्पेरैज |
0 ¢5.2 एडीसी |
| इनलेट दबाव नोट 2 |
≤ 6.9 बार (100 पीएसआई) |
| दबाव गिराना नोट 3 |
1.4 ¢2.8 बार (20 ¢40 पीएसआई) |
| फ़ीड पानी विनिर्देश नोट 4 |
|
कुल विनिमय योग्य आयन
(TEA के रूप में CaCO3)नोट 5
|
≤ 65 पीपीएम
|
| प्रवाहकता समकक्ष |
≤ 112μS/cm |
| तापमान |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| कुल कठोरता (कैसीओ के रूप में)3)नोट 6 |
≤ 1.0पीपीएम |
| सिलिकॉन (SiO)2)नोट 7 |
≤ 1.0पीपीएम |
| कुल जैविक कार्बन (TOC C के रूप में) |
≤ 0.5पीपीएम |
| कुलक्लोरीन |
≤ 0.05 पीपीएम |
| फे, एमएन, H2एस |
≤ 0.01 पीपीएम |
| बोरॉन नोट 8 |
≤ 1.0पीपीएम |
| पीएच |
4 तक11 |
| तेल &वसा |
कोई नहीं पता लगाने योग्य |
| कण नोट 9 |
आरओप्रवेश करना |
| ऑक्सीकरण एजेंट |
कोई नहीं पता लगाने योग्य |
| रंग नोट 10 |
≤ 5एपीएचए |
नोट्स:
1. वास्तविक प्रदर्शन साइट की स्थितियों के आधार पर भिन्न हो सकता है. अपेक्षित उत्पाद पानी की गुणवत्ता और प्रतिरोध को सत्यापित करने के लिए Winflows पूर्वानुमान सॉफ्टवेयर देखें,डिजाइन स्थितियों में प्रदान किए गए सोडियम और सिलिका प्रदर्शन की गारंटीबोरॉन या अन्य गारंटी के लिए हमसे संपर्क करें।
2इनलेट दबाव उत्पाद और एकाग्रता प्रवाह के लिए डाउनस्ट्रीम दबाव आवश्यकताओं, विपरीत धारा या समवर्ती संचालन की पसंद और स्टैक दबाव में गिरावट से निर्धारित होता है।
3. नाममात्र प्रवाह और 25°C पर. डिजाइन स्थितियों को सत्यापित करने के लिए विनफ्लोज पूर्वानुमान सॉफ्टवेयर का संदर्भ लें.
4. डिजाइन स्थितियों में फ़ीडवाटर विनिर्देशों की पुष्टि करने के लिए विंफ्लोज प्रेडिक्शन सॉफ़्टवेयर और ई-सेल स्टैक ऑपरेटिंग मैनुअल देखें।
5. टीईए (पीपीएम में कैसीओ 3 के रूप में) - कुल विनिमय योग्य एनीयन, यह फ़ीड वाटर में सभी एनीयनों की एकाग्रता का प्रतिनिधित्व करता है, जिसमें OH-, CO2 और SiO2 से योगदान शामिल है।यह पुष्ट करने के लिए हवा के प्रवाह का उपयोग किया जाना चाहिए कि फ़ीड वाटर टीईए दी गई अनुप्रयोग संचालन स्थितियों में स्वीकार्य हैतालिकाबद्ध मान न्यूनतम प्रवाह और अधिकतम तापमान पर दिए गए हैं।
6. कैसीओ 3 के रूप में 1.0 पीपीएम की सीमा केवल मानक विपरीत धारा संचालन के लिए है। समवर्ती संचालन के तहत, अनुमेय खुराक पानी कठोरता को कैसीओ 3 के रूप में 0.1 पीपीएम तक कम कर दिया जाता है।
7. नाममात्र प्रवाह से अधिक दरों पर अनुमेय सिलिका सीमा कम हो जाती है. जब फ़ीड वाटर की कठोरता CaCO3 के रूप में 0.5 ppm से अधिक हो जाती है, तो अनुमेय सिलिका सीमा 0.5 ppm तक कम हो जाती है.
8जब एक सिलिका गारंटी आवश्यकता मौजूद है या एक प्रतिरोधिता गारंटी आवश्यकता 10 MOhm-cm से अधिक है, बोरॉन फ़ीड स्तर 0.3 ppm के रूप में B तक सीमित है क्योंकि बोरॉन के उच्च स्तर प्रदर्शन को प्रभावित कर सकते हैं.इन आवश्यकताओं के अभाव में, बोरॉन की सीमा 1.0 ppm है।
9रिवर्स ऑस्मोसिस (आरओ) या समकक्ष फ़ीड वाटरः आरओ ईडीआई को फ़ीड वाटर प्रदान करता है जो अनिवार्य रूप से कण पदार्थ, कोलोइडल सामग्री,और उच्च आणविक द्रव्यमान कार्बनिक पदार्थ जो आयन विनिमय माध्यमों को प्रदूषित कर सकते हैंचूंकि ईडीआई स्टैक में आयन विनिमय माध्यमों के पैक किए गए बिस्तर होते हैं जिन्हें कण पदार्थों को हटाने के लिए बैकवाश/फ्लुइडिज नहीं किया जा सकता है, इसलिए आरओ पारगम्यता की गुणवत्ता को निर्दिष्ट करने की आवश्यकता है।आरओ प्रणाली (या अन्य स्रोत) और ई-सेल (ई) के बीच एक खुली प्रणाली वाले सिस्टमउदाहरण के लिए, भंडारण टैंक, डेकार्बोनेटर) में ई-सेल को कणों से दूषित होने से बचाने के लिए ई-सेल के ठीक पहले एक फिल्टर स्थापित होना चाहिए।5μm का पूर्ण फ़िल्टर या 1μm का नाममात्र फ़िल्टर स्वीकार्य है.
एपीएचए - अमेरिकन पब्लिक हेल्थ एसोसिएशन के नाम पर रंग मानक/स्केल और एएसटीएम द्वारा परिभाषित।
अधिक मॉडल के लिए, कृपया क्लिक करें:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
ई-सेल ईडीआई प्रौद्योगिकी प्रदर्शन उदाहरण
ई-सेल ईडीआई तकनीक को बिजली, पेट्रोलियम, रसायन, इस्पात, दवा और इलेक्ट्रॉनिक्स जैसे विभिन्न उद्योगों में सफलतापूर्वक लागू किया गया है।
आवेदन के मामलों के लिए, कृपया क्लिक करेंःhttps://www.fgwater.com/Industries/
