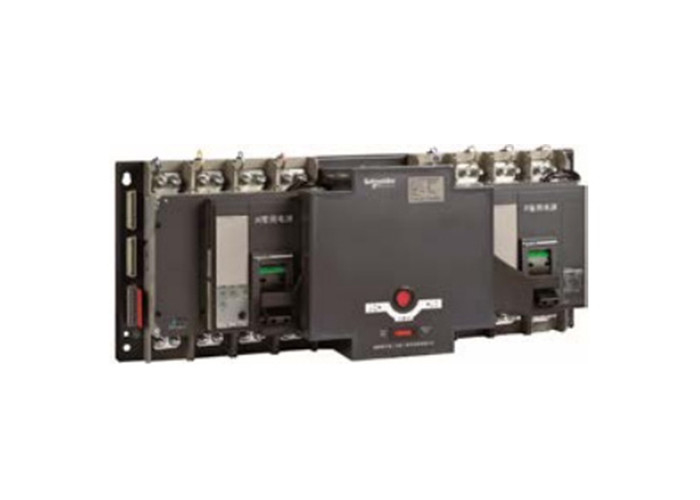

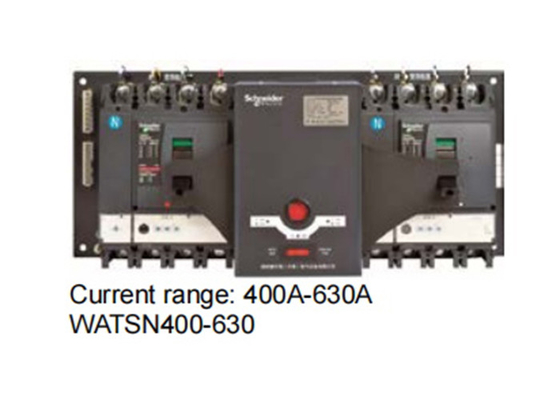

वर्ग CB ओवरकंट्रेंट रिलीज़ और नामित करंट WATSN-800 के साथ स्वचालित ट्रांसफर स्विच

मॉडल और विनिर्देश IEC के अनुसार निर्धारित विद्युत विशेषताओं 60947-6-1 और GB14048.11				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
खंभे की संख्या				34	3,4	34	34
नियंत्रक
प्रकार ए				■	■	■	■
प्रकार बी					■	■	■
प्रकार डी
सक्रियण घटक				एनएस-एन,एनएस-एच
नामित धारा (A)	अंदर			800	1000	1250	1600
नामित इन्सुलेशन वोल्टेज V)	ु			800	800	800	800
नामित आवेग प्रतिरोध वोल्टेज (kV)	यूआईएमएफ			8	8	8	8
नामित परिचालन वोटाज (V)	यूएई	AC50Hz		415	415	415	415
अंतिम टूटने की क्षमता	आईसीयू	AC50Hz	220/240V	50/70	50/70	50/70	50/70
(kA प्रभावी मूल्य)			380/415V	50/70	50/70	50/70	50/70
ऑपरेशन तोड़ने की क्षमता	Ics	(%lcu)		75%	75%	75%	75%
अलगाव कार्य				■	■	■	■
यांत्रिक धीरज	(च)			10000	10000	10000	10000
विद्युत प्रतिरोध	(च)	AC50Hz 440V-इन		5000	5000	4000	2000
संपर्क स्थानांतरण का न्यूनतम समय	(**)	एस		2.5	2.5	2.5	2.5
सुरक्षा और माप
विनिमेय नियंत्रण इकाई	सामान्य रिलीज (मानक)			माइक 2.0	माइक 2.0	माइक 2.0	माइक 2.0
	सामान्य रिलीज (मानक)			माइक 5.0	माइक 5.0	माइक 5.0	माइक 5.0
स्थापना और कनेक्शन
फिक्सेशन/पैनल फ्रंट कनेक्शन	(***)				■	■	■
निगरानी और संकेत सहायक उपकरण
स्थिति प्रतिक्रिया संकेत					■	■	■
अग्नि सुरक्षा कनेक्शन कार्य					■	■	■
अलार्म प्रतिक्रिया संकेत					■	■	■









नोट्स:
नियंत्रक प्रकारों में शामिल हैंः ए - टर्मिनल प्रकार; बी - बुनियादी प्रकार; डी- स्मार्ट प्रकार
फ्रेम वर्तमान स्तरः 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
नामित धाराः विभिन्न फ्रेम स्तरों के आधार पर, रिलीज़ उपयोगकर्ता द्वारा चुना जाता है (NSX/NS सर्किट ब्रेकर नमूना का संदर्भ देकर)
चुनने योग्य पोल की संख्याः 2 (केवल iC65 श्रृंखला के लिए), 3, 4 (सभी श्रृंखलाओं के लिए)
विद्युत उपकरण वर्गः सीबी - शॉर्ट सर्किट और अधिभार सुरक्षा के साथ
ऑपरेशन मोडः R - स्वचालित परिवर्तन और स्वचालित वसूली; S - स्वचालित वसूली के बिना स्वचालित परिवर्तन; I - पारस्परिक स्टैंडबाय
अतिरिक्त कार्यः एक्स-फायर प्रोटेक्शन लिंकेज; एफ-फीडबैक सिग्नल; आई - करंट मॉनिटरिंग मॉड्यूल (केवल प्रकार डी नियंत्रक के लिए उपलब्ध)
रिलीज़ ¢ वर्ग CB. उपयोगकर्ता की जरूरतों के आधार पर अलग-अलग सुरक्षा सीमा के साथ रिलीज़ का चयन किया जा सकता है।
*: स्थापना के दो तरीके उपलब्ध कराए जा सकते हैंः डिवाइस-माउंटेड और पैनल-माउंटेड।
कृपया एक नोट जोड़ें यदि पैनल स्थापना की आवश्यकता है. iC65 उत्पादों का समर्थन नहीं करते
पैनल-माउंटेड नियंत्रक।
**: F- फीडबैक सिग्नल फ़ंक्शन (स्थिति फीडबैक और अलार्म फीडबैक सहित, यदि आवश्यक हो तो स्पष्टीकरण पाठ जोड़ें)800-1600A श्रृंखला के उत्पादों में मानक के रूप में स्थिति प्रतिक्रिया और अलार्म प्रतिक्रिया का एक समूह शामिल है63A और निम्न धारा उत्पादों के लिए, केवल स्थिति प्रतिक्रिया का एक समूह उपलब्ध है।
