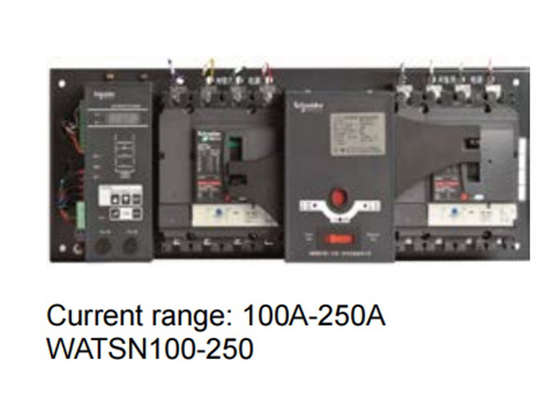

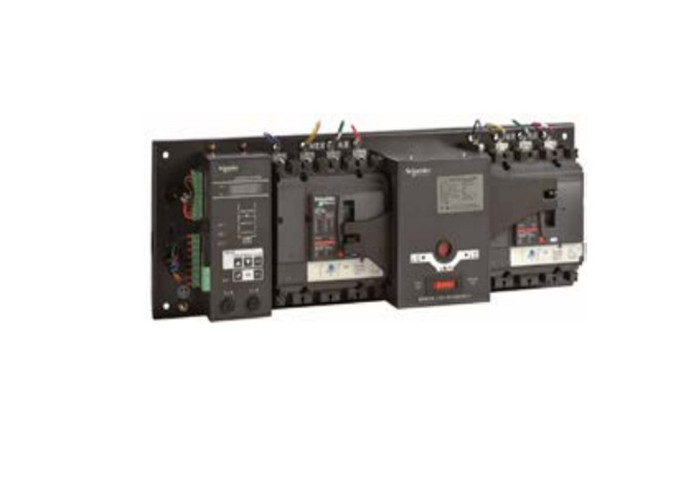

सीबी वर्ग AC220V और AC380V प्रणालियों के लिए ओवरकंट्रेंट रिलीज़ के साथ स्वचालित ट्रांसफर स्विच







नोट्स:
नियंत्रक प्रकारों में शामिल हैंः ए - टर्मिनल प्रकार; बी - बुनियादी प्रकार; डी- स्मार्ट प्रकार
फ्रेम वर्तमान स्तरः 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
नामित धाराः विभिन्न फ्रेम स्तरों के आधार पर, रिलीज़ उपयोगकर्ता द्वारा चुना जाता है (NSX/NS सर्किट ब्रेकर नमूना का संदर्भ देकर)
चुनने योग्य पोल की संख्याः 2 (केवल iC65 श्रृंखला के लिए), 3, 4 (सभी श्रृंखलाओं के लिए)
विद्युत उपकरण वर्गः सीबी - शॉर्ट सर्किट और अधिभार सुरक्षा के साथ
ऑपरेशन मोडः R - स्वचालित परिवर्तन और स्वचालित वसूली; S - स्वचालित वसूली के बिना स्वचालित परिवर्तन; I - पारस्परिक स्टैंडबाय
अतिरिक्त कार्यः एक्स-फायर प्रोटेक्शन लिंकेज; एफ-फीडबैक सिग्नल; आई - करंट मॉनिटरिंग मॉड्यूल (केवल प्रकार डी नियंत्रक के लिए उपलब्ध)
रिलीज़ ¢ वर्ग CB. उपयोगकर्ता की जरूरतों के आधार पर अलग-अलग सुरक्षा सीमा के साथ रिलीज़ का चयन किया जा सकता है।
*: स्थापना के दो तरीके उपलब्ध कराए जा सकते हैंः डिवाइस-माउंटेड और पैनल-माउंटेड।
कृपया एक नोट जोड़ें यदि पैनल स्थापना की आवश्यकता है. iC65 उत्पादों का समर्थन नहीं करते
पैनल-माउंटेड नियंत्रक।
**: F- फीडबैक सिग्नल फ़ंक्शन (स्थिति फीडबैक और अलार्म फीडबैक सहित, यदि आवश्यक हो तो स्पष्टीकरण पाठ जोड़ें)800-1600A श्रृंखला के उत्पादों में मानक के रूप में स्थिति प्रतिक्रिया और अलार्म प्रतिक्रिया का एक समूह शामिल है63A और निम्न धारा उत्पादों के लिए, केवल स्थिति प्रतिक्रिया का एक समूह उपलब्ध है।
