औद्योगिक ईडीआई ऑस्मोटिक मॉड्यूल रिवर्स ऑस्मोसिस अल्ट्रा-शुद्ध जल उपचार उपकरण प्रणाली मशीन ई-सेल-3एक्स
ईडीआई में पारंपरिक आयन विनिमय राल और आयन विनिमय झिल्ली दोनों का उपयोग किया जाता है, जिसमें उन प्रदूषकों को हटाने के लिए उपयोग किया जाता है, जो फ़ीड पानी में अनचार्ज या हल्के से चार्ज होते हैं जैसे कि सिलिका और बोरॉन।सबसे बड़ा लाभ इस तथ्य में निहित है कि ईडीआई प्रौद्योगिकी निरंतर धारा का उपयोग कर फ़ीड पानी से प्रदूषकों को बाहर निकालने और आयन विनिमय झिल्ली के माध्यम से केंद्रित चैनलों में ले जाती है।. निरंतर धारा पानी को हाइड्रोजन और हाइड्रॉक्सिल आयनों में भी विभाजित करती है जो निरंतर पुनर्योजी एजेंटों के रूप में कार्य करते हैं ताकि आयन विनिमय राल पर प्रदूषक जमा न हों। इसलिए,ईडीआई मिश्रित बिस्तर आयन विनिमय की तुलना में समान या बेहतर गुणवत्ता के साथ निरंतर और पूर्वानुमानित रूप से उच्च शुद्धता और अति शुद्ध पानी का उत्पादन कर सकता है.
ई-सेल*-3एक्स को निम्नलिखित के लिए डिज़ाइन किया गया हैः
बिजली, अर्धचालक और सामान्य उद्योग सहित औद्योगिक अनुप्रयोगों के लिए अल्ट्रा-शुद्ध पानी प्रदान करना।
मिक्स्ड बेड गुणवत्ता वाले पानी का निरंतर उत्पादन करें।
स्टैक के भीतर आयन विनिमय राल के पुनरुत्पादन के लिए कोई कास्टिक या एसिड की आवश्यकता नहीं है।
मैं लीक मुक्त हो जाएगा, गारंटी.
l प्रणाली के डिजाइन को सरल बनाने के लिए नमकीन इंजेक्शन और एकाग्रता पुनर्चक्रण को समाप्त करें।
विशिष्ट अनुप्रयोग
l माइक्रोइलेक्ट्रॉनिक्स
l बिजली उत्पादन (NOx, बॉयलर फीड)
l सामान्य उद्योग

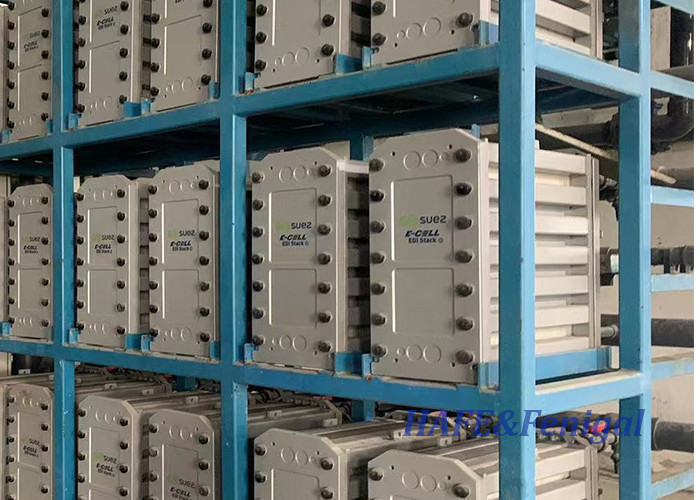

ई-सेल*-3X, 1 से 12 स्टैक
आधार प्रणाली की विशेषताएं
l ECell3X प्रणाली 1 से 12 स्टैक के साथ प्रवाह सीमा के लिए 15 336gpm (3.4 - 76.3 m3/h)
l 400VAC और 50Hz या 460VAC और 60Hz के साथ संगत सुधारक
l व्यक्तिगत स्टैक वर्तमान निगरानी
l प्रवाह और दबाव ट्रांसमीटर, SCADA प्रणाली से कनेक्ट करने की क्षमता
सिस्टम विकल्प
एल एलन ब्रैडली माइक्रोलॉजिक्स पीएलसी ईथरनेट के साथ
n वेओलिया 6 रंग त्वरित पैनल दृश्य एचएमआई शामिल है
l NEMA 4 टर्मिनल बॉक्स - पीएलसी और एचएमआई को हटाना और टर्मिनल बॉक्स पर समाप्त सभी वायरिंग
l मानक उपकरण
n बर्कर्ट पैडलव्हील प्रवाह सेंसर
सभी धाराओं पर बर्कर्ट दबाव ट्रांसमीटर
n बर्कर्ट चालकता विश्लेषक और सेंसर
प्रीमियम उपकरण
द्रव और एकाग्रता आउटलेट पर रोसमोंट वर्टेक्स प्रवाह ट्रांसमीटर
n विद्युत् आउटलेट पर बर्कर्ट पैडलव्हील प्रवाह सेंसर
सभी धाराओं पर बर्कर्ट दबाव ट्रांसमीटर
रोसमोंट चालकता विश्लेषक और सेंसर
l इनलेट डायवर्ट वाल्व
मानक उपकरण: बर्कर्ट
प्रीमियम इंस्ट्रूमेंटेशनः रोसमोंट
l ANSI से DIN रूपांतरण किट
| फ़ीड पानी की आवश्यकताएं |
| कुल विनिमय योग्य आयन |
< 25.0 पीपीएम |
| (CaCO3 के रूप में) (TEA) CO2 सहित, ECcalc पीएच द्वारा गणना की गई |
4 ️ 11 |
| कठोरता |
< 1.0 ppm (CaCO3 के रूप में) |
| सिलिका (प्रतिक्रियाशील) |
< 1.0 पीपीएम |
| एसडीआई (15 मिनट) |
< 1 |
| टीओसी |
< 0.5 पीपीएम |
| कुल क्लोरीन |
< 0.05 पीपीएम |
| Fe, Mn, H2S |
<0.01 पीपीएम |
| परिचालन मापदंड |
| आउटलेट (दुर्गन्धित) उत्पाद की गुणवत्ता |
> 16 MOhm-cm |
| आउटलेट उत्पाद सिलिका गारंटी |
< 5 पीपीबी तक |
| पुनर्प्राप्ति |
95% तक |
| तापमान |
40 से 104oF (4.4 से 40oC) |
| फ़ीड दबाव |
60 से 100 पीएसआई (4.1 से 6.9 बार) |
| पतला दबाव गिरावट |
20 से 40 पीएसआई (1.4 से 2.8 बार) |
| इनपुट वोल्ट |
460VAC 60Hz, 400VAC 50Hz |
| निर्माण सामग्री और रेटिंग्स |
| वेल्डेड फ्रेम |
पेंट कार्बन स्टील |
| पतला पाइपिंग |
Sch. 80 पीवीसी |
| एकाग्रता पाइपिंग |
Sch. 80 पीवीसी |
| फ्लैंग्स |
ANSI |
| रेक्टिफायर |
एनईएमए 4 |
| नियंत्रण कक्ष |
एनईएमए 4 |
| नियंत्रण कक्ष शक्ति |
24 वीडीसी |
नोट्स:
1. वास्तविक प्रदर्शन साइट की स्थितियों के आधार पर भिन्न हो सकता है. अपेक्षित उत्पाद पानी की गुणवत्ता के साथ-साथ प्रतिरोध, सोडियम,और सिलिका प्रदर्शन गारंटी है कि डिजाइन की शर्तों के लिए की पेशकश कर रहे हैंबोरॉन या अन्य गारंटी प्राप्त करने के लिए, Veolia से संपर्क करें।
2इनलेट दबाव उत्पाद और एकाग्रता धाराओं के लिए डाउनस्ट्रीम दबाव आवश्यकताओं, विपरीत वर्तमान या सह-वर्तमान संचालन की पसंद, और स्टैक दबाव में गिरावट से निर्धारित किया जाता है।
3. नाममात्र प्रवाह और 25°C पर. डिजाइन स्थितियों के लिए सत्यापित करने के लिए संदर्भ Winflows प्रक्षेपण सॉफ्टवेयर.
4. डिजाइन स्थितियों के लिए फ़ीड वाटर विनिर्देशों की पुष्टि करने के लिए Winflows प्रोजेक्शन सॉफ्टवेयर और ई-सेल स्टैक के मालिकों के मैनुअल का संदर्भ लें।
5टीईए (पीपीएम में कैसीओ 3 के रूप में) - कुल विनिमय योग्य एनीयन, यह ओएच, सीओ 2 और सीओ 2 से योगदान सहित फ़ीड पानी में मौजूद सभी एनीयनों की एकाग्रता का प्रतिनिधित्व करता है।विशिष्ट अनुप्रयोगों में टीईए स्वीकार्य है कि फ़ीड पानी की पुष्टि करने के लिए हवा के प्रवाह का उपयोग किया जाना चाहिएतालिका मान न्यूनतम प्रवाह और अधिकतम तापमान पर है।
6. 1.0 ppm के रूप में CaCO3 फ़ीड वाटर कठोरता सीमा केवल मानक विपरीत प्रवाह संचालन के लिए लागू होती है। सह-वर्तमान प्रवाह संचालन में फ़ीड वाटर कठोरता 0.1 ppm के रूप में कम हो जाती है।
7अनुमेय सिलिका सीमा नाममात्र प्रवाह से ऊपर घट जाती है। अनुमेय सिलिका सीमा 0.5 पीपीएम तक कम हो जाती है, फीड वाटर कठोरता 0.5 पीपीएम से ऊपर CaCO3 के रूप में।
8. बोरॉन फीड लेवल 0.3 ppm तक सीमित है जब भी 10 MOhm-cm से अधिक सिलिका गारंटी आवश्यकता या प्रतिरोधिता गारंटी आवश्यकता होती है,जैसा कि बोरॉन के उच्च स्तर प्रदर्शन को प्रभावित कर सकते हैंइन आवश्यकताओं के बिना सीमा 1.0 ppm बोरॉन है।
9रिवर्स ऑस्मोसिस (आरओ) या समकक्ष फ़ीड वाटरः आरओ ईडीआई फ़ीड वाटर प्रदान करता है जो कणों, कोलोइडल सामग्री और उच्च आणविक भार वाले कार्बनिक पदार्थों से काफी हद तक मुक्त है,जो आयन विनिमय माध्यमों को दूषित कर सकता हैआरओ पारगम्यता की गुणवत्ता निर्दिष्ट की जाती है क्योंकि ईडीआई स्टैक में आयन विनिमय माध्यम के पैक किए गए बिस्तर होते हैं जिन्हें कणों को हटाने के लिए बैकवाश/फ्लुइडिज नहीं किया जा सकता है।एक आरओ प्रणाली (या अन्य स्रोत) और ई-सेल (ex) के बीच एक खुली प्रणाली के साथ सिस्टमई-सेल को कणों से दूषित होने से बचाने के लिए, ई-सेल से तुरंत पहले फिल्टर से लैस होना चाहिए।एक 5 μm पूर्ण या 1 μm नाममात्र फिल्टर स्वीकार्य होगा.
10. एपीएचए - अमेरिकन पब्लिक हेल्थ एसोसिएशन के लिए नामित रंग मानक/स्केल और एएसटीएम डी 1209 द्वारा परिभाषित
