डबल पावर 125A एटीएस ऑटोमैटिक चेंजओवर स्विच सीबी लेवल
Product Details
| प्रोडक्ट का नाम: | दोहरी शक्ति स्वचालित स्थानांतरण स्विच एटीएस | <i>Max.</i> <b>मैक्स।</b> <i>Voltage</i> <b>वोल्टेज</b>: | 690V |
|---|---|---|---|
| बिजली की आपूर्ति वोल्टेज को नियंत्रित करें: | 400V, 380V, 220V, 480V | पोल: | 3पी/4पी |
| वर्तमान: | 400ए | ऑपरेशन प्रकार: | हाथ से किया हुआ |
| वोल्टेज: | 63ए | मानक: | आईईसी60947-6-1 |
| विशेषताएं: | जनरेटर के लिए ग्रिड | ||
| प्रमुखता देना |
125ए पावर चेंजओवर स्विच,सीबी लेवल एटीएस चेंजओवर स्विच,डबल पावर एटीएस चेंजओवर स्विच |
||
Product Description
FENIGAL निर्माता और एटीएस उत्पादों के OEM
FMQ2 CB स्तर (मोटर प्रकार) डबल पावर ऑटोमैटिक ट्रांसफर स्विच
संरचना विशेषताएं:
नियंत्रण उपकरण: एलसीडी नियंत्रक
उत्पाद संरचना: छोटे आकार, उच्च वर्तमान, सरल संरचना, एटीएस-बॉडी
विशेषताएं: तेज स्विचिंग गति, कम विफलता दर, आसान रखरखाव, विश्वसनीय प्रदर्शन (स्वचालित स्विचिंग समय समायोज्य, एलएस ~ 99 एस के साथ) तारों की विधि: बोर्ड से पहले तारों
स्विचिंग मोड: ग्रिड से ग्रिड, ग्रिड से जनरेटर, सेल्फ-इंजेक्शन सेल्फ-रिपीटिंग, सेल्फ-इंजेक्शन नॉन-सेल्फ-रिपीटिंग, आपसी स्टैंडबाय
उत्पाद खोल फ्रेम: 63, 100, 225, 400, 630, 800, 1250, 1600
उत्पाद वर्तमान: 20, 32, 40, 63, 80, 100, 125, 160, 200, 225, 250, 315, 400, 500
630, 800, 1000, 1250, 1600ए
उत्पाद वर्गीकरण: सर्किट ब्रेकर (CML TM30)
उत्पाद ध्रुवों की संख्या: 3, 4
एटीएस स्तर: अधिभार और शॉर्ट सर्किट संरक्षण के साथ सीबी स्तर
तकनीकी आवश्यकताएं
♦ स्वचालित गियर में, जब वोल्टेज के तहत आम बिजली, वोल्टेज से अधिक, वोल्टेज स्विच का स्टैंडबाय पावर में नुकसान;जब स्टैंडबाय पावर में एक ही गलती होती है, तो डबल पॉइंट स्थिति पर स्विच करें, डिस्प्ले एक ही समय में स्वचालित अलार्म दिखाता है
एलसीडी स्क्रीन 30 एस की सुरक्षा करता है, पहली बार बटन दबाए जाने पर डिस्प्ले स्क्रीन, दूसरी बार सेटिंग में प्रवेश कर सकता है, सेटिंग दर्ज करें पासवर्ड इनपुट की आवश्यकता है।
जब मैन्युअल सेटिंग गड़बड़ (मृत) होती है, तो बार्किंग मान पर रीसेट करने के लिए एक रीसेट कुंजी होती है।
जब नियंत्रक स्वचालित और मैन्युअल स्थिति में सेट होता है, तो नियंत्रक पैनल पर डबल पॉइंट बटन दबाते समय डिस्प्ले डबल पॉइंट दिखाता है, लेकिन कोई अलार्म नहीं।
जब नियंत्रक स्विचिंग समय में देरी करने के लिए सेट होता है, जब बिजली की विफलता निर्धारित मूल्य के भीतर सामान्य हो जाती है, तो दोहरी बिजली की आपूर्ति स्विच नहीं की जाएगी, और इसके विपरीत।
FMQ2-100/4P-डीएल (मूल प्रकार)
एफएमQ2-100/4P-D2 (बुद्धिमान प्रकार)
| श्रेणी का प्रयोग करें | एसी-33iB | ||||||||
| रेटेड काम कर रहे वोल्टेज Ue | एसी400वी | AC380V | |||||||
| रेटेड इन्सुलेशन वोल्टेज Ui | 690V | ||||||||
| रेटेड आवेग वोल्टेज का सामना करते हैं Uimp | 6kV | 6kV | 6kV | 6kV | 6kV | 8kV | 8kV | ||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग क्षमता Icn | 10kA | लोका | 20kA | 30kA | 30kA | 30kA | 30kA | ||
| रेटेड शॉर्ट-सर्किट टर्न-ऑन क्षमता Icm | 17kA | 17kA | 40kA | 63kA | 63kA | 63kA | 63kA | ||
| सेवा जीवन (समय) | यांत्रिक | 4500 | 5000 | 3000 | 2000 | 2000 | 2500 | 2500 | |
| विद्युतीय | 1500 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | ||
| खम्भों की संख्या | 3,4 | ||||||||
| ऑपरेशन चक्र (सेकंड / समय) | 30एस | 60 | |||||||
| स्विचिंग समय | 0-99एस | ||||||||

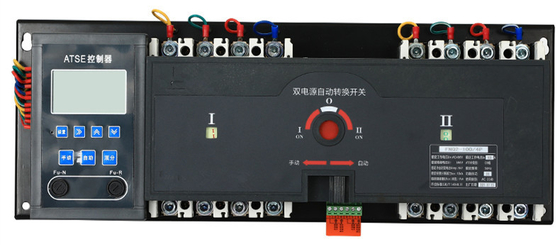

① आम पावर इनलेट का मुख्य टर्मिनल② बैकअप पावर इनलेट का मुख्य टर्मिनल
लोड साइड का मुख्य टर्मिनल④ साइनेज⑤ आमतौर पर इस्तेमाल किया जाने वाला पावर ब्रेक इंडिकेटर
हैंडल जैक⑦ प्लग सीलिंग प्लेट पुलिंग बटन⑧ उपयोगकर्ता बाहरी सिग्नल टर्मिनल
9 नियंत्रक सिग्नल कनेक्शन टर्मिनल नकली एलसीडी डिस्प्ले
11 फ़ैक्टरी डिफ़ॉल्ट कुंजी को पुनर्स्थापित करें '1＞सेटिंग कुंजी
विस्थापन कुंजी 14संख्यात्मक प्लस कुंजी 15संख्यात्मक ऋण कुंजी
16मैनुअल कुंजी⑰ ऑटो कुंजी 18 डबल स्प्लिट कुंजी
19 कॉमन पावर फ्यूज 20 स्टैंडबाय पावर फ्यूज diy 21 जेनरेटर सिग्नल पोर्ट और
आग कनेक्शन बंदरगाह
