सीई उत्तेजना दोहरी पावर एटीएस जेनरेटर के लिए स्वचालित स्थानांतरण स्विच 3 पी
Product Details
| <i>Max.</i> <b>मैक्स।</b> <i>Current</i> <b>वर्तमान</b>: | 100ए | <i>Max.</i> <b>मैक्स।</b> <i>Voltage</i> <b>वोल्टेज</b>: | 400V |
|---|---|---|---|
| पोल: | 2पी 3पी 4पी | रेटेड वोल्टेज: | 220V/380/400V |
| प्रोडक्ट का नाम: | दोहरी शक्ति स्वचालित स्थानांतरण स्विच एटीएस | रंग: | सफेद |
| आवृत्ति: | एसी 50 हर्ट्ज / 60 हर्ट्ज | मानक: | सीई / सीसीसी |
| स्विच समय: | <50ms | तारों की विधि: | बोर्ड के सामने वायरिंग |
| उत्पाद वर्गीकरण: | प्रत्यक्ष लोड प्रकार | विशेषता: | विश्वसनीय प्रदर्शन |
| प्रमुखता देना |
सीई उत्तेजना दोहरी पावर ट्रांसफर स्विच,जेनरेटर के लिए एटीएस ऑटो ट्रांसफर स्विच,3 चरण स्थानांतरण स्विच |
||
Product Description

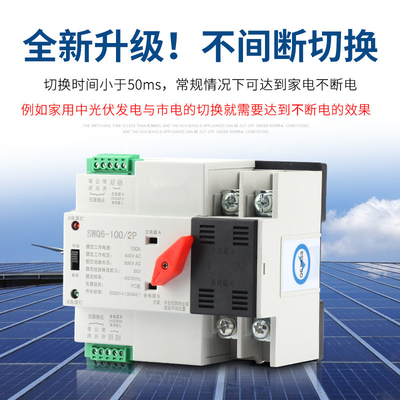

एफएमक्यूएल (पीसी-ग्रेड) -100/2पी/3पी/4पी
(पीसी-ग्रेड) उत्तेजना दोहरी शक्ति स्वचालित स्थानांतरण स्विच
उत्पाद विवरण
(पीसी-ग्रेड) उत्तेजना दोहरी शक्ति स्वचालित हस्तांतरण स्विच एक नव विकसित लघु घरेलू बिजली हस्तांतरण स्विच है।स्विच का उपयोग मुख्य रूप से यह जांचने के लिए किया जाता है कि मुख्य या बैकअप बिजली की आपूर्ति सामान्य है या नहीं।जब सामान्य बिजली की आपूर्ति असामान्य होती है, तो स्टैंडबाय बिजली की आपूर्ति तुरंत काम करना शुरू कर देगी, इस प्रकार बिजली आपूर्ति की निरंतरता, विश्वसनीयता और सुरक्षा सुनिश्चित होगी।यह घरेलू रेल-माउंटेड प्रतिष्ठानों में उपयोग के लिए डिज़ाइन किया गया है, विशेष रूप से PZ30 वितरण बॉक्स में।
एटीएस में ठोस निर्माण, विश्वसनीय बदलाव, आसान स्थापना और रखरखाव, और लंबे जीवन है।एटीएस टीएसई और नियंत्रक से बना है।
GB/T14048.11, भाग 6-1: बहु-कार्यात्मक उपकरण और स्विचगियर के अनुसार, ATS सबसे आज्ञाकारी कम-वोल्टेज स्विचगियर और नियंत्रण उपकरण है।
संरचनात्मक विशेषता
नियंत्रण उपकरण: अंतर्निहित नियंत्रक
उत्पाद संरचना: नॉन-स्टॉप, रेल प्रकार, उच्च वर्तमान, छोटी मात्रा, दो-चरण, सरल संरचना, एटीएस-बॉडी विशेषताएं: तेज स्विचिंग गति, कम विफलता दर, आसान रखरखाव, विश्वसनीय प्रदर्शन
वायरिंग विधि: बोर्ड के सामने वायरिंग
स्विचिंग मोड: ग्रिड से ग्रिड, ग्रिड से जनरेटर, पीवी से उपयोगिता, सेल्फ-इंजेक्शन और सेल्फ-रिकवरी
उत्पाद खोल फ्रेम: 100
उत्पाद वर्तमान: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
उत्पाद वर्गीकरण: प्रत्यक्ष लोड प्रकार
उत्पाद पोल संख्या: 2, 3, 4
उत्पाद मानक: जीबी / टी 14048.11
एटीएसई: पीसी ग्रेड
स्विचिंग समय: 0.008sec / 8ms
अपटाइम और स्थापना की स्थिति
2.1 परिवेशी वायु तापमान
अधिकतम तापमान 40 डिग्री सेल्सियस से अधिक नहीं होना चाहिए, न्यूनतम तापमान -5 डिग्री सेल्सियस से कम नहीं होना चाहिए, और औसत तापमान 24 घंटों के भीतर 35 डिग्री सेल्सियस से अधिक नहीं होना चाहिए।
2.2 ऊंचाई
स्थापना स्थल की ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए।
2.3 वायुमंडलीय स्थितियां
जब अधिकतम तापमान 40 डिग्री सेल्सियस तक पहुंच जाता है, तो स्थापना स्थल की सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए;जब तापमान न्यूनतम तापमान -5 डिग्री सेल्सियस होता है, तो सापेक्षिक आर्द्रता अधिक होती है, उदाहरण के लिए: तापमान 25 डिग्री सेल्सियस है, सापेक्षिक आर्द्रता 90% है।तापमान परिवर्तन के कारण, उत्पाद की सतह पर सामयिक संक्षेपण से निपटने के लिए विशेष उपाय किए जाने चाहिए।
संरचनात्मक विशेषता
नियंत्रण उपकरण: अंतर्निहित नियंत्रक
उत्पाद संरचना: नॉन-स्टॉप, रेल प्रकार, उच्च वर्तमान, छोटी मात्रा, दो-चरण, सरल संरचना, एटीएस-बॉडी विशेषताएं: तेज स्विचिंग गति, कम विफलता दर, आसान रखरखाव, विश्वसनीय प्रदर्शन
वायरिंग विधि: बोर्ड के सामने वायरिंग
स्विचिंग मोड: ग्रिड से ग्रिड, ग्रिड से जनरेटर, पीवी से उपयोगिता, सेल्फ-इंजेक्शन और सेल्फ-रिकवरी
उत्पाद खोल फ्रेम: 100
उत्पाद वर्तमान: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
उत्पाद वर्गीकरण: प्रत्यक्ष लोड प्रकार
उत्पाद पोल संख्या: 2, 3, 4
उत्पाद मानक: जीबी / टी 14048.11
एटीएसई: पीसी ग्रेड
स्विचिंग समय: 0.008sec / 8ms
2.4 प्रदूषण स्तर
एटीएस संदूषण स्तर GB/T14048.11 निर्दिष्ट स्तर 3 के अनुसार है।
2.5 स्थापना प्रकार
एटीएस का संस्थापन प्रकार GB714048.il में निर्दिष्ट श्रेणी के अनुसार है।
2.6 स्थापना की शर्तें
एटीएस को नियंत्रण कैबिनेट या वितरण कैबिनेट में लंबवत रूप से स्थापित किया जा सकता है।सुनिश्चित करें कि स्थापना दूरी आवश्यकताओं के अनुसार है।
एहतियात
3.1 मैनुअल/ऑटो ऑपरेशन
एटीएस सर्किट ऑपरेशन में बिजली उत्पादन और वियोग के प्रदर्शन की गारंटी दे सकता है, लेकिन मैनुअल ऑपरेशन के लिए, बिजली उत्पादन की गति और वियोग या ऑपरेटर अंतर के कारण।एटीएस उपरोक्त प्रदर्शन की गारंटी नहीं देता है।
मैनुअल बिजली उत्पादन और वियोग के दौरान अत्यधिक चांदी मिश्र धातु का नुकसान हो सकता है।इसलिए, जब ऑपरेटिंग सिस्टम और संपर्कों के निरीक्षण और रखरखाव के लिए सभी शक्ति हटा दी जाती है, तो चयनकर्ता स्विच को मैन्युअल स्थिति में खींचें।सामान्य तौर पर, चयनकर्ता स्विच को स्वचालित स्थिति में खींचें।मैन्युअल रूप से संचालन करते समय, चयनकर्ता स्विच को मैन्युअल स्थिति में खींचें।जब मैनुअल ऑपरेशन पूरा हो जाए, तो चयनकर्ता स्विच को मैनुअल स्थिति से स्वचालित स्थिति में खींचें।
3.2 नियंत्रण सर्किट
एटीएस पल-पल सक्रिय रहेगी।रूपांतरण पूरा होने के बाद, नियंत्रण सर्किट में कुंडल आंतरिक कनवर्टर द्वारा काट दिया जाएगा।कॉइल सामान्य रूप से रेटेड वोल्टेज के 80% -110% के तहत काम कर सकता है।बहुत कम वोल्टेज के कारण कॉइल गर्म हो जाएगा या यहां तक कि अनायास दहन भी हो जाएगा।
| विनिर्देश | 100ए | ||
| रेटेड वर्तमान एलई (ए) | 16, 20, 25 | 32, 40, 50, 63 | 80, 100 |
| इन्सुलेशन वोल्टेज यूआई | AC690V.50HZ | ||
| रेटेड वोल्टेज यूई | एसी 400 वी, 50 हर्ट्ज | ||
| कक्षा | पीसी ग्रेड: शॉर्ट-सर्किट करंट उत्पन्न न करते हुए निर्मित और झेला जा सकता है | ||
| श्रेणी का प्रयोग करें | एसी-33iB | एसी -31 बी | |
| छड़ नापना | 2पी | 3पी | 4पी |
| वज़न | 1.7 | 2.1 | 2.6 |
| विद्युतीय | जीवन: 2000 बार;मैनुअल ऑपरेशन: 5000 बार | ||
| रेटेड शॉर्ट-सर्किट करंट lq | 50kA | ||
| शॉर्ट-सर्किट सुरक्षा उपकरण (फ्यूज) | RT16-00-63A | ||
| रेटेड आवेग वोल्टेज का सामना करते हैं | 8kV | ||
| नियंत्रण परिपथ | रेटेड नियंत्रण वोल्टेज हमें: AC220V / 50HZ सामान्य परिचालन की स्थिति: 85-110% Us | ||
| सहायक सर्किट | 2 रिले, प्रत्येक संपर्क कनवर्टर संपर्क क्षमता के दो अलग-अलग सेटों के साथ: AC220V/50HzLE=5y | ||
| संपर्ककर्ता परिवर्तन समय | <50ms | ||
| ऑपरेशन परिवर्तन समय | <50ms | ||
| वापसी स्विचिंग समय | <50ms | ||
| बिजली बंद समय | <50 एमएस | ||
