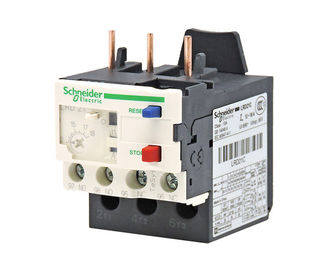

LRD10C LED35C AC मोटर कांटेक्टर थर्मल ओवरलोड रिले कांटेक्टर सेटिंग करंट 4 ~ 6A 30 ~ 38A
Product Details
| करंट लगाना: | 4 ~ 6A, 32 ~ 38A, | बिजली के प्रकार: | एसी, एसी / डीसी |
|---|---|---|---|
| मुख्य सर्किट रेटिंग वोल्टेज: | 600V, 220V, 380V, 110V, 24V | ध्रुव की संख्या: | 3,4 |
| अवस्था: | 3,1Phase | आवृत्ति: | 50/60 हर्ट्ज |
| उत्पाद का नाम: | Ac Contactor CJX2N-D09,3 पोल Ac Contactor | वर्तमान रेटेड: | 38 ए, 95 ए आदि। |
| मानक: | IEC60947, एन / IEC60947-4-1 | ||
| प्रमुखता देना |
एसी contactor स्विच,घर एसी contactor |
||
Product Description
विशेषता
• मैनुअल / स्वचालित रीसेट • पूर्व-वायर्ड घटक • स्वतंत्र रूप से माउंटेड टर्मिनल ब्लॉक • रिमोट इलेक्ट्रिकल रीसेट • 45 मिमी चौड़ा से 18.5Kw, 55 मिमी चौड़ा 15Kw से 30Kw तक, Tesys D contactors के साथ जोड़ा जा सकता है • टर्मिनल ब्लॉक: स्क्रू टर्मिनल ब्लॉक, एवरलिंक वायरिंग टर्मिनल • कक्षा 10 ए
लाभ
सुरक्षित और प्रभावी थर्मल संरक्षण
LRD थर्मल प्रोटेक्शन रिले मैनुअल / रिमोट रीसेट फ़ंक्शन को एकीकृत करता है, और स्क्रू टर्मिनल और एवरलिंक टर्मिनल ब्लॉक को स्थापित करना आसान है। यह घरेलू Tesys D contactors की एक पूरी श्रृंखला के लिए 620A को विश्वसनीय थर्मल संरक्षण प्रदान करता है, और 150A के contactor के साथ एक कॉम्पैक्ट मोटर में इकट्ठा किया जा सकता है। स्टार्टर।
आवेदन
उद्योग, बुनियादी ढांचा, निर्माण, आदि:
• मानक मोटर सुरक्षा • लाइन संरक्षण • सुरक्षा: मोटर अधिभार, चरण हानि
उत्पादन श्रेणी | Tesys |
|---|---|
उत्पाद का नाम | TeSys LRD |
उत्पाद प्रकार | ई प्रकार 3-पोल थर्मल अधिभार रिले |
उत्पाद संक्षिप्त नाम | LRD |
रिले आवेदन | मोटर सुरक्षा |
उत्पादों का दायरा | LC1D09 ... D38 |
रिले सेटिंग रेंज | 4 ... 6 ए |
नियंत्रण प्रकार | लाल (प्रेस) बटन: स्टॉप (एन / सी संपर्क कार्रवाई करें, एन / ओ संपर्क को प्रभावित नहीं करता है) |
|---|---|
वर्तमान सेटिंग रेंज | सिग्नल सर्किट के लिए 120 वी एसी -15 पर 3 ए |
रस्सा स्तर गर्म | आईईसी 60947-4-1 के अनुसार स्तर 10 ए |
ट्रिप की दहलीज | 1.14 ± 0.06 IEC 60947-4-1 के अनुसार |
चरण हानि संवेदनशीलता | दो चरण 1.3 ईआर, अन्य चरण IEC 60947-4-1 के अनुसार 0 है |
रेटेड आवेग वोल्टेज का सामना [Uimp] | आईईसी 60801-5 के अनुसार 6 केवी |
पारंपरिक हीटिंग करंट [Ith] | 5 एक लागू सिग्नल लूप |
इंस्टॉलेशन तरीका | सीधे संपर्ककर्ता के नीचे घुड़सवार |
तारों की क्षमता | नियंत्रण सर्किट: बोल्ट बन्धन 2 1 ... 2.5 मिमी 2 केबल चयन: केबल टर्मिनल के बिना कॉर्ड |
कस कंठी | नियंत्रण सर्किट: 1.7 एनएम बोल्ट द्वारा बन्धन |
चौड़ाई | 45 मिमी |
गहराई | 70 मिमी |
उत्पाद - भार | 0.124 कि.ग्रा |
मानकों का अनुपालन | जीबी 14048.4 |
|---|---|
प्रमाणित उत्पाद | सीसीसी |
आईपी सुरक्षा स्तर | IP20 आईईसी 60529 का अनुपालन करता है |
सुरक्षात्मक उपाय | TH IEC 60068 के अनुरूप है |
परिवेश का तापमान | -20 ... 60 डिग्री सेल्सियस IEC 60947-4-1 के अनुसार व्युत्पन्न बिना |
भंडारण परिवेश का तापमान | -60 ... 70 डिग्री सेल्सियस |
दुर्दम्य और असामान्य उच्च तापमान के लिए प्रतिरोधी | IEC 60695-2-1 के अनुसार 850 ° C |
मंद मंद | V1 उल 94 का अनुपालन करता है |
शॉक और कंपन प्रतिरोध | भूकंपीय प्रदर्शन: 6 gn, IEC 60068-2-6 के अनुसार |
इन्सुलेशन प्रदर्शन | आईईसी 60255-5 के अनुसार 50 हर्ट्ज पर 6 केवी |
Product Highlights
श्नाइडर इलेक्ट्रिक LRD10C, LED35C थर्मल अधिभार रिले संपर्ककर्ता के लिए वर्तमान 4 ~ 6A, 30 ~ 38A, 400V IEC947-4-1 सेटिंग विशेषता • मैनुअल / स्वचालित रीसेट • पूर्व-वायर्ड घटक • स्वतंत्र रूप से माउंटेड टर्मिनल ब्लॉक • रिमोट इलेक्ट्रिकल रीसेट • 45 मिमी चौड़ा से 18.5Kw, 55 मिमी चौड़ा 15Kw से 30Kw तक, ...
