चरण अनुक्रम चरण विफलता सुरक्षा रिले, वोल्टेज संरक्षण रिले 380-400 वी के तहत

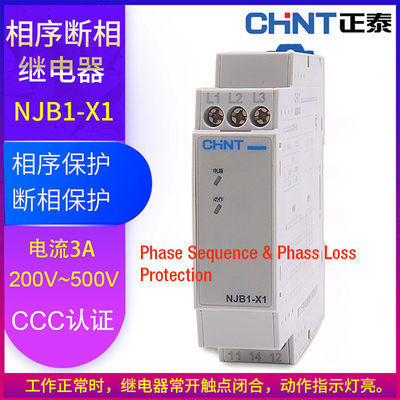

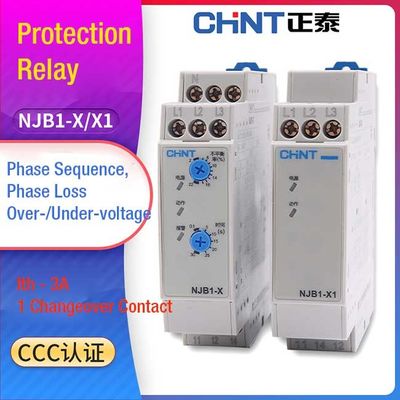

CHINT NJB1-X, X1 फेज सीक्वेंस फेज फेल्योर प्रोटेक्शन रिले ओवर- / एसी मोटर के लिए अंडर-वोल्टेज, फैन 3-फेज 380-400V

NJB1-X, X1 सीरीज़ फेज फेल्योर और फेज़ सीक्वेंस प्रोटेक्शन रिले का इस्तेमाल ओवर-वोल्टेज, अंडरवॉल्टेज और फेज़ फेल्योर प्रोटेक्शन प्रदान करने के लिए किया जाता है और यह तीन-चरण एसी सर्किट और फ़ेज़ सीक्वेंस प्रोटेक्शन को अपरिवर्तनीय ट्रांसमिशन डिवाइसों में प्रदान करता है और विश्वसनीय प्रदर्शन, विस्तृत एप्लिकेशन और सुविधाजनक उपयोग प्रदान करता है।

आरेखण के अनुसार पावर कंट्रोल सर्किट से जुड़ा होने पर रक्षक कार्य करना शुरू कर देता है। जब तीन-चरण सर्किट के किसी भी चरण का फ्यूज खुला हो या जब बिजली की आपूर्ति सर्किट में एक चरण की विफलता हो, तो NJB1-X, X1 एसी संपर्ककर्ता कॉइल की बिजली आपूर्ति को काटने के लिए संपर्क को नियंत्रित करने के लिए तुरंत काम करता है। मुख्य सर्किट ताकि चरण संपर्क विफलता के साथ लोड प्रदान करने के लिए एसी संपर्ककर्ता का मुख्य संपर्क संचालित होता है।

जब पूर्व-निर्धारित चरण अनुक्रम के साथ तीन-चरण अपरिवर्तनीय डिवाइस के चरण बिजली की आपूर्ति सर्किट के रखरखाव या परिवर्तन के कारण गलत तरीके से जुड़े होते हैं, तो एनजेबी 1-एक्स, एक्स 1 श्रृंखला चरण अनुक्रम की पहचान करेगी, बिजली आपूर्ति सर्किट को बिजली की आपूर्ति बंद कर देगी और डिवाइस की सुरक्षा के लक्ष्य को प्राप्त करें।

·
