उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | LS |
प्रमाणन: | CE,CCC etc. |
मॉडल संख्या: | मेटा-एमईसी, जीएमसी |
न्यूनतम आदेश मात्रा: | 1 इकाई |
---|---|
मूल्य: | USD6~USD40(~3P/95A) |
पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
प्रसव के समय: | 5-8 कार्य दिवसों या थोक आदेश बातचीत |
भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 1,000pcs / महीने |
मुख्य सर्किट वर्तमान रेटिंग: | 9-85A | बिजली के प्रकार: | एसी, एसी / डीसी |
---|---|---|---|
मुख्य सर्किट रेटिंग वोल्टेज: | 600V, 220V, 380V, 110V, 24V | ध्रुव की संख्या: | 3,4 |
अवस्था: | 3,1Phase | आवृत्ति: | 50/60 हर्ट्ज |
उत्पाद का नाम: | Ac Contactor CJX2N-D09,3 पोल Ac Contactor | वर्तमान रेटेड: | 85A |
मानक: | IEC60947, एन / IEC60947-4-1 | ||
हाई लाइट: | एसी contactor स्विच,घर एसी contactor |

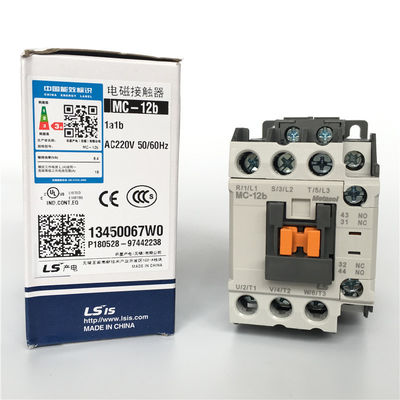

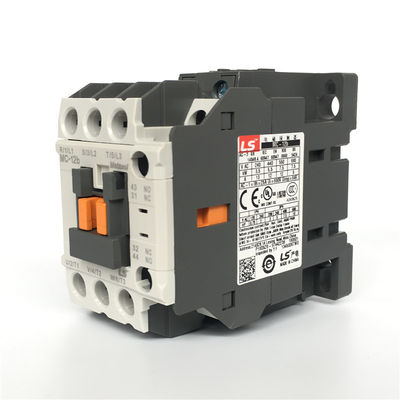

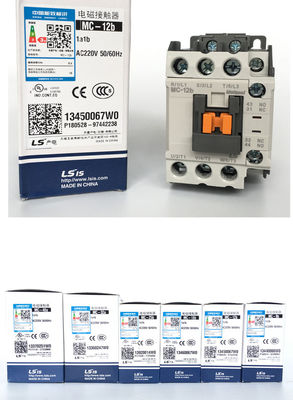

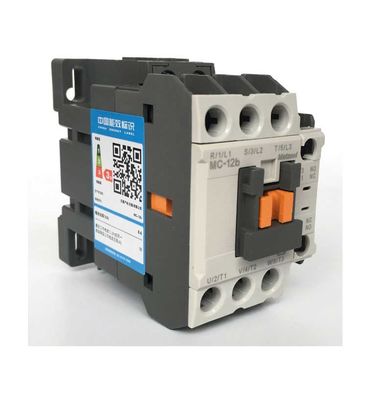

LS Metasol MC Contactor 3P, 4P 9A, 12A, 18A, 32,40A, 50A, 65A, 75A, 85A, AC-3 AC-1 कुंडल वोल्ट 24V, 110V, 230V, 380V
विशेषता
• वर्तमान सीमा 09 ~ 85 ए;
• एसी, डीसी नियंत्रण का तार वैकल्पिक है;
• विभिन्न प्रकार की शुरुआतएं उपलब्ध हैं: मानक मोटर स्टार्ट संपर्ककर्ता, प्रतिवर्ती संपर्ककर्ता, स्टार-डेल्टा स्टार्टर, ऑटोट्रांसफॉर्मर स्टार्टर, आदि।
• वैकल्पिक कनेक्शन: बोल्ट कनेक्शन (09 ~ 85 ए);
• उत्पाद प्रमाणन: सीसीसी, सीई, सीसीएस;
लाभ
• कॉम्पैक्ट स्थापना
> सर्ज सप्रेसर इंस्टॉलेशन के लिए किसी टूल की आवश्यकता नहीं होती है और इसे ज्यादा जगह न लेते हुए सीधे कॉन्टैक्टर में डाला जा सकता है
> प्रतिवर्ती संपर्ककर्ता केवल 90 मिमी चौड़ा है, मैकेनिकल इंटरलॉकिंग अतिरिक्त स्थान नहीं लेता है, स्थापना में लगभग कोई समय नहीं लगता है
> स्टार्टर घटक त्वरित और आसान विधानसभा के लिए पूर्व-वायर्ड मॉड्यूल प्रदान करते हैं
• अत्यधिक एकीकृत
> 100A contactor एकीकरण करने के लिए 1 सामान्य रूप से खुला / 1 सामान्य रूप से बंद सहायक संपर्क
> डीसी कॉइल बिल्ट-इन बिडायरेक्शनल सप्रेशन डायोड के साथ
> प्रतिवर्ती द्विदिश दमन डायोड के साथ प्रतिवर्ती संपर्ककर्ता समूह
• सुरक्षित और विश्वसनीय
> नियंत्रण और सुरक्षा घटकों के मुख्य सर्किट और नियंत्रण सर्किट स्पष्ट रूप से प्रतिष्ठित हैं
> स्पष्ट संपर्क डिजाइन जो सुरक्षा मानकों को पूरा करता है, 10 मिलियन विश्वसनीय कार्यों को सुनिश्चित करता है
> सुरक्षात्मक आवरण संपर्ककर्ता के आकस्मिक संपर्क को रोकता है
• उत्कृष्ट गुणवत्ता
> डीसी कॉइल में नियंत्रण वोल्टेज की एक विस्तृत श्रृंखला है (0.7 ~ 1.25Uc)
> मजबूत भूकंप प्रतिरोध
> कम शोर
> बढ़ी हुई टर्मिनल ताकत
> स्थायी टोक़, विश्वसनीय स्थापना
> कॉम्पैक्ट और अंतरिक्ष की बचत
> स्थापित करने के लिए आसान, समय बचाता है
> लागत को बनाए रखने और बचाने के लिए आसान
Product Series | Metasol |
---|---|
product name | AC Contactor |
product type | Contactor |
Product short name | एम सी |
Contactor application area | Applied to AC loads with a power factor greater than or equal to 0.95 Squirrel cage motor for switching on and off normal start |
Use category | AC-3 AC-1 AC-4 |
Number of poles | 3P |
Power pole contact composition | 3 NO |
Rated working voltage [Ue] | Power circuit: <= 690 V AC 25...400 Hz Power circuit: <= 300 V DC |
Rated operating current [Ie] | 18 A 60 °C) on <= 440 V AC AC-3 Applicable power circuit 32 A 60 °C) on <= 440 V AC AC-1 for power supply circuit |
Motor power (kW) | 4 kW on 220...230 V AC 50/60 Hz (AC-3) 7.5 kW on 380...400 V AC 50/60 Hz (AC-3) 9 kW on 415...440 V AC 50/60 Hz (AC-3) 10 kW on 500 V AC 50/60 Hz (AC-3) 10 kW on 660...690 V AC 50/60 Hz (AC-3) 4 kW on 400 V AC 50/60 Hz (AC-4) |
Motor power HP (UL / CSA) | 1 hp on 115 V AC 50/60 Hz for 1-phase motors 3 hp on 230/240 V AC 50/60 Hz for 1-phase motors 5 hp on 200/208 V AC 50/60 Hz for 3-phase motors 5 hp on... 230/240 V AC 50/60 Hz for 3-phase motors 10 hp on 460/480 V AC 50/60 Hz for 3-phase motors 15 hp on 575/600 V AC 50/60 Hz for 3-phase motors |
Control loop characteristics | AC on 50/60 Hz |
Control loop voltage | 230 V AC 50/60 Hz |
Auxiliary contact type | 1 NO + 1 NC |
Rated impulse withstand voltage [Uimp] | 6 kV in accordance with IEC 60947 |
Overvoltage category | III |
Conventional heating current [Ith] | 10 A on <60 °C for signal circuit 32 A on <60 °C for power supply circuit |
Rated turn-on capability [Irms] | 140 A AC suitable signal circuit in accordance with IEC 60947-5-1 250 A DC suitable signal loop in accordance with IEC 60947-5-1 300 A on 440 V applicable power supply circuit in accordance with IEC 60947 |
Rated breaking capacity | 300 A on 440 V applicable power supply circuit in accordance with IEC 60947 |
Rated short-time withstand current [Icw] | 145 A on <40 °C - 10 s for power supply circuit 240 A on <40 °C - 1 s for power supply circuit 40 A on <40 °C - 10 minutes for power circuit 84 A on <40 °C - 1 minute for power circuit 100 A - 1 s for signal circuits 120 A - 500 ms Applicable signal loop 140 A - 100 ms for signal circuits |
Fuses used with relays | 10 A gG Applicable signal circuit in accordance with IEC 60947-5-1 50 A gG on...<= 690 V with type 1 for power supply circuit 35 A gG on ...<= 690 V with type 2 for power supply circuit |
Average impedance | 2.5 mΩ - Ith 32 A 50 Hz for power supply circuits |
Rated insulation voltage [Ui] | Power circuit: 690 V in accordance with IEC 60947-4-1 Power circuit: 600 V CSA certification Power circuit: 600 V UL certification Signal loop: 690 V in accordance with IEC 60947-1 Signal loop: 600 V CSA certified Signal circuit: 600 V UL certification |
Electrical life | 1.65 kA2.s 18 A AC-3 Ue condition <= 440 V 1 kA2.s 32 A AC-1 Ue condition <= 440 V |
Power consumption per pole | 2.5 W AC-1 0.8 W AC-3 |
Safety cover | band |
Installation method | Rail mounting Base plate installation |
standard | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
